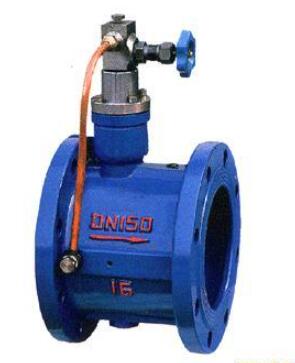

进口缓闭微阻止回阀

进口缓闭微阻止回阀

概述

  巴赫(BACH)微阻缓闭止回阀（微阻缓闭消声止回阀）安装在管路中可用来防止介质倒流和消除破坏性水锤，并能有效地减少阀门关闭的水锤压力，可保障管网安全运行。它具有阀瓣轻、开度大、节电效果显著、流体阻力小、密封性能稳定、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点。

工作原理

  德国微阻缓闭止回阀主要由阀体、阀盖、阀瓣组件、活塞组件、针型阀（微量调节阀）、重锤组成。靠进口介质的推力作用，将阀瓣自动推开，当阀瓣全开后，平衡锤倒向阀瓣的反面，起到了平衡部份阀瓣重量的目的，减少了因阀瓣重量对水流的压力（阻力）。另外阀体内的压力水通过针型阀流进活塞的后腔，将活塞全部推入。

当水流突然停止时（电机断电），由于阀瓣的部分自重和倒流水的推力作用，使阀瓣自动关闭，但是由于活塞杆处于顶端位置，使闪瓣不能全部关闭，还剩有20%（可调节）左右的面积使水流通过，减弱了水锤压力。阀瓣的尖端压在活塞顶上，而活塞后腔的水阻碍活塞退回，亦即阻止阀瓣关闭，这股水只能通过针型阀缓缓流回阀体，使阀瓣缓缓关闭。阀瓣分成快速和缓慢两步关闭，达到了既防电机逆转又减弱水锤的作用。活塞杆伸出的长短决定了阀瓣缓闭的开度。越长则缓闭开度大，水锤小，但延长关闭时间，反之越短则缓闭开度小，会产生破坏性水锤。为此开度调节杆⑴应慎重调整。管路的长短决定水锤峰值的周值。为了适应各种系统的缓闭时间的要求，本阀侧面安装了一针型阀（微量调节阀）⑺，可根据水锤峰值到来的时间长短，产生水锤的大小和水泵倒转速度等，准确的控制活塞后腔压缩水的流量，也就是控制阀瓣缓闭时间，这个时间可以在0~60秒内任意调节。 气缸前腔设有一沟槽与阀门外界大气相通，为了让活塞杆向前伸时将活塞前腔的空气排出阀体外不产生背压。在缓闭进程中活塞后退时，有此槽迅速补充活塞前腔的空气，不会形成真空而拉住活塞。

进口缓闭微阻止回阀主要技术参数

公称通径：DN50-1200mm

公称压力：PN1.0-4.0Mpa

适用介质：水，油品，蒸汽，酸碱等

适用温度：≤80℃（根据用户要求可达200℃）

缓闭性能：介质压力≥0.19Mpa具有缓闭性能

缓闭时间：1-60秒内任意调节

主要零件材料

阀体：灰铸铁，球墨铸铁，铸钢

阀板组合件：碳钢与橡胶组合

阀轴：35

进口微阻缓闭止回阀选型

b:  微阻缓闭止回阀的安装方式：水平、立式

c:  微阻缓闭止回阀的工作压力、工作温度

d:  微阻缓闭止回阀的阀体材质

e:  微阻缓闭止回阀的连接方式

f:  微阻缓闭止回阀的使用介质（名称、粘度、颗粒 腐蚀性、毒性）
