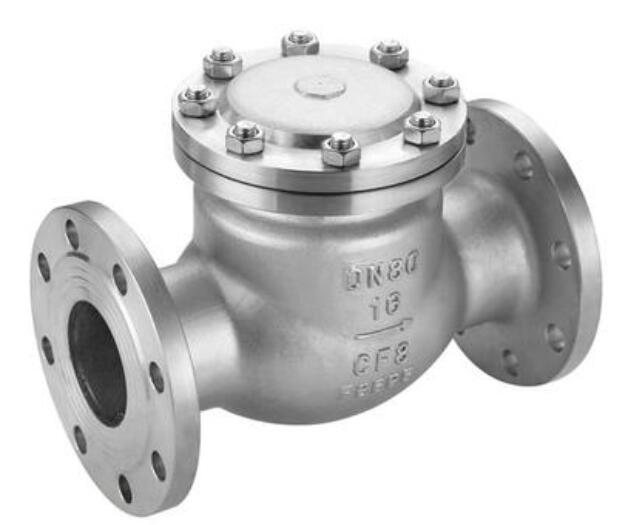

进口旋启式止回阀

进口旋启式止回阀

概述

  巴赫(BACH)进口旋启式止回阀（不锈钢旋启式止回阀，高压旋启式止回阀，衬胶旋启式止回阀）有一介铰链机构，还有一个像门一样的阀瓣自由地靠在倾斜的阀座表面上。为了确保阀瓣每次都能到达阀座面的合适位置，阀瓣设计在铰链机构，以便阀瓣具有足够有旋启空间，并使阀瓣真正的、全面的与阀座接触。阀瓣可以全部用金属制成，也可以在金属上镶嵌皮革、橡胶、或者采用合成覆盖面，这取决于使用性能的要求。旋启式止回阀在完全打开的状况下，流体压力几乎不受阻碍，因此通过阀门的压力降相对较小。

工作原理

旋启式止回阀的采用内装摇臂旋启式结构，阀门的所有启闭件都装于阀体内部，不穿透阀体，除了中法兰部位用密封垫片和密封环外，整体没有外漏点，杜绝阀门外泄的可能。 旋启式止回阀摇臂和阀瓣连接处采用球面连接的结构，使得阀瓣在360度范围内有一定的自由度，有适当的微量位置补偿。

适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。  旋启式止回阀

进口旋启式止回阀主要技术参数

公称压力PN1.0MPa~42.0MPa、Class150-2500；

公称通径DN15~600mm、NPS1/2~14；

工作温度－196~540℃的各种管路上，用于防止介质倒流。

通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。

进口旋启式止回阀选型

b:  旋启式止回阀的安装方式：水平、立式

c:  旋启式止回阀的工作压力、工作温度

d:  旋启式止回阀的阀体材质

e:  旋启式止回阀的连接方式

f:  旋启式止回阀的使用介质（名称、粘度、颗粒 腐蚀性、毒性）
