进口多功能水泵控制阀

进口多功能水泵控制阀

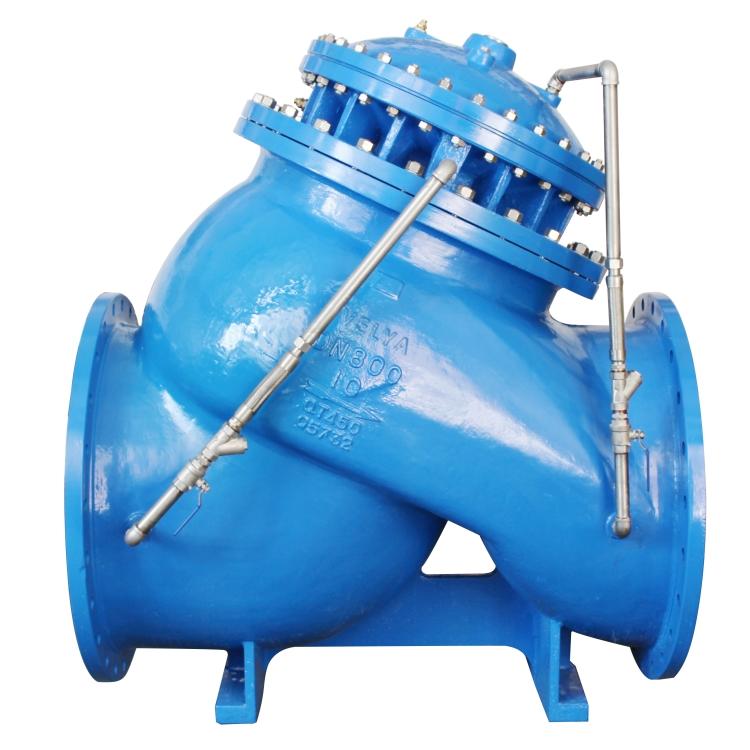

巴赫BACH进口多功能水泵控制阀也是一种自动类阀门，它的动作原理、结构与隔膜式水力控制阀基本一致。它具有隔膜式同样的优点和功能，它的感应部件同样是膜片，主要不同之处是主阀体采用斜体式，这样使该类阀门比隔膜式和活塞式的流阻系数更小，流量更大。而且通过对膜片下腔的结构及阀瓣结构的改进，使该阀的调节性更好。

斜体式的膜片室的结构与前面介绍的膜片式水力控制阀不同。如上图所示，膜片室的下腔被设计成独立的空腔，它可以根据不同用途选择是否与主阀腔相通。这样不但可以实现上下膜片室单独控制，从而可使用外部的压力源驱动阀门的开关，而不受介质压力的限制，又能实现缓开缓闭等功能。

斜体式水力控制阀的上、下膜片室、膜片组件、阀杆、阀瓣等部件可整体拆下取出，这给维修带来了极大的方便。

斜体式水力控制阀的阀杆采用中段导向，避免了阀杆两端导向易出现不同心的弊端。

进口多功能水泵控制阀产品特点：

1、消除水锤可靠性高。缓闭装置启、闭均与主罚版连锁动作；自动实现速闭，不受水泵实际流量、扬程波动的影响，不需速闭时间计算；不需专业技术人员现场调整；不需任何电器以及油压元件，故障点少。

2、消除水锤效果好。将速闭、缓闭以及水锤吸纳器三种消除谁吹的技术原理一体化设计，使停泵水锤压力减弱到最低极限。

3、阀门操作维护方便。只需操作水泵电机启动器的启闭按钮，阀门即按照水泵操作规程实现自动开闭。关键零件均选用优质材料，基本无需维护。

4、节能效果好。采用流线型、款阀体及最新专利技术设计，与进口同类产品相比较，阻力损失降低50%以上。

进口多功能水泵控制阀工作原理：

水泵启动前，阀门出口端压力作用在主阀板上，阀门处于关闭位置，同时膜片控制器的上腔连通压力水，下腔则与阀门进口端的低压相通。

水泵启动后，阀门进口压力逐渐升高，同时压力水通过阀门进口端的连接管缓慢进入膜片控制器下腔，实现主阀板的缓慢开启，开启速度可通过控制阀进行调节。

水泵停机，阀门进口的压力降低，当接近零流量时，主阀板在自身重力作用下迅速关闭。因阀门进口端压力降低，阀门出口端的压力水通过连接管进入膜片控制器上腔，下腔水通过阀门进口端的连接管压回至阀门进口端，缓闭阀板缓慢关闭，慢关时间可通过控制阀进行调节。主阀板的速闭和缓闭阀板的缓闭符合两阶段关闭规律，能有效地消除水锤。

进口多功能水泵控制阀性能范围：

1、公称压力：1.0MPa、1.6MPa、2.5MPa

2、最低动作压力：≥O.04MPa

3、缓闭时间：3～60s(可调)

4、适用介质：水

5、介质温度：O～80"C
