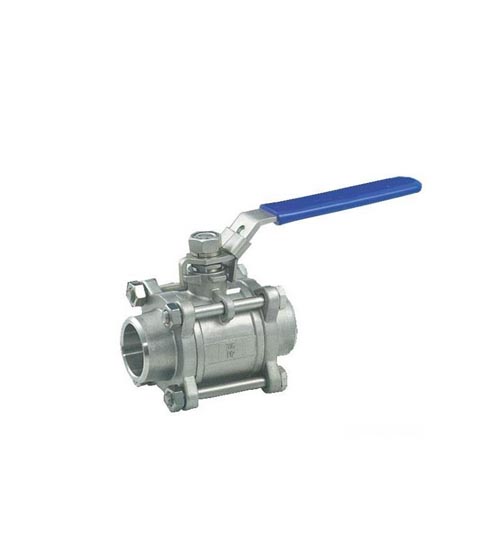

进口三片式球阀

进口三片式球阀

巴赫（BACH）国际阀门公司提供的进口三片式球阀（不锈钢三片式球阀，气动三片式球阀，内螺纹三片式球阀）是一种比较新型的球阀类别，它有着自身结构所独有的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构，可实现对介质的调节和严密切断。广泛适用于石油化工城市给排水等要求严格切断的工况

进口三片式球阀主要技术参数

公径：DN6-50mm

压力：1.6-10.0Mpa

温度：-29℃-350℃

适用介质：水、油、气及某些腐蚀性液体（W.O.G）。

材质：304,316,304L，316L等

进口三片式球阀工作原理

一、开启过程

1在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。

2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。

3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。

4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。

二、关闭过程

1关闭时，顺时针旋转手柄，阀杆开始下降并使球体离开阀座开始旋转。

2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。

3 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。

4手轮转动的最后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。

结构特点

1、 启闭无摩擦。这一功能完全解决了传统[wiki]阀门[/wiki]因密封面之间相互摩擦而影响密封的问题。

2、 上装式结构。对装在管道上的阀门可直接在线检查与维修，能有效减少装置停车，降低成本。

3、 单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。

4、 低扭矩设计。特殊结构设计的阀杆，只需配一个小手柄阀门就能轻松启闭。

5、 楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封，使阀门的密封性不受管线压差变化的影响，在各种工况下密封性能都有可靠保证。

6、 密封面的自清洁结构。当球体倾离阀座时，管线中的流体沿球体密封面成360°均匀通过，不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的

进口三片式球阀安装注意事项

三片式球阀按其通道位置可分为直通式，三片式球阀和直角式。后两种球阀用于分配介质与改变介质的流向。广式球阀安装与维护应注意以下事项：

1.要留有阀柄旋转的位置。

2. 不能用作节流。

3带传动机构的球阀应直立安装。

进口三片式球阀选型

a: 产品名称与三片式球阀的型号

b:  三片式球阀的操作方式 （有手动 涡轮传动 气动 电动等）

c:  三片式球阀的密封面材质和硬度

d:  三片式球阀的阀体材质

e:  三片式球阀的压力

f:  三片式球阀的使用介质（名称、粘度、颗粒 腐蚀性、毒性）
