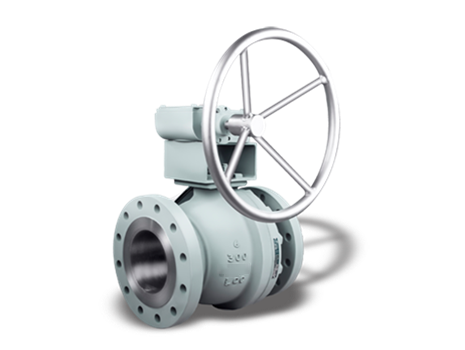

进口涡轮式球阀

进口涡轮式球阀

进口涡轮式球阀概述：

巴赫（BACH）国际阀门公司提供的进口涡轮式球阀（不锈钢涡轮球阀，全焊接涡轮球阀，气动涡轮式阀门，电动涡轮阀门）石油涡轮传动机构驱动的球阀，通过涡轮的减速传动机构放大输出力矩，达到省力的目的。

进口涡轮式球阀工作原理：

进口涡轮球阀通过蜗轮蜗杆机构传递两个交错轴之间的运动和动力。用于回转阀门的驱动装置上，这类阀门需要已要求的力矩进行90度旋转操作的执行机构。可以通过与气动机构或者电动机构配合使用达到不同的使用目的。

进口涡轮式球阀主要的技术参数参数：

   a、工作压力：1.0Mpa-42.0Mpa。

   b、工作温度：-46+550℃。

   c、驱动方式：手动、蜗轮、气动、电动等。

   d、连接方式：法兰、焊接、对焊、承插焊、等。

   e、制造标准：国标GB、JB、HG，美标API、ANSI，英标BS，日本JIS、JPI等。

   f、阀体材质：铸钢、碳钢、WCB、WC6、WC9、20#、25#、 锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。

美标蜗轮不锈钢球阀设计标准：

设计和制造标准按照: ASME B16.34,API6D等；

结构长度按照: ASME B16.10；

连接端尺寸按照：ASME B16.5,ASME B16.25；

检验和测试按照: API598；

防火设计按照：API607；

进口涡轮式球阀安装须知：

   a:取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。

   b:安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。

   C:准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。

   d:在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。

   e:本类阀应安装在管道的水平方向或垂直方向。

   f:安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。

   g:与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。

进口涡轮式球阀选型。

1. 阀门类型/产品名称、型号规格：

2. 涡轮式球阀公称通径：

3. 涡轮式球阀最大操作压力：

4. 阀门(最低)最高使用温度：

5. 产品应用工况、介质成分：

6. 端部连接形式与法兰标准：

7. 阀门驱动方式：

8. 零件材料或其他要求
