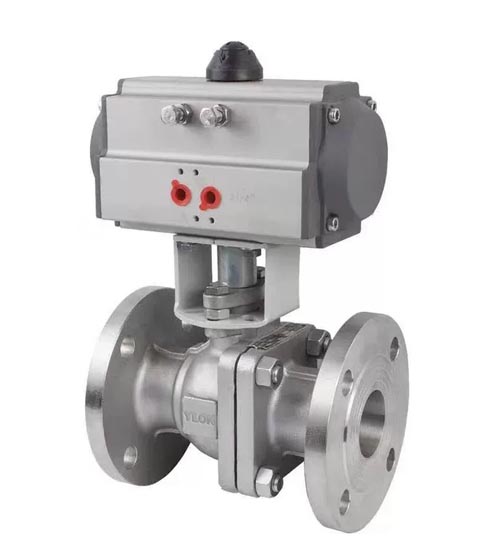

进口气动O型球阀

巴赫BACH进口气动O型球阀由双（单）作用气动活塞式执行器和浮动球阀组成。亦配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°，以实现全开——全闭的动作，按其密封性能可分软密封阀座及金属密封阀座。软密封阀座适用于温度≤260°的场合，金属硬密封阀座适用于温度≤500°的场合。具有结构紧凑、体积小、行可靠、密封性好、维修容易等特点。广泛的应用于石油、化工、轻工、制药、造纸等工业自动控制系统中。

气动O型球阀特点

1、O型浮动式球阀采用全通径或缩径设计，流通阻力小。

2、阀门采用高平台结构，ISO5211连接标准，能使安装电/气动执行器更为专业化。

3、阀杆采用内装式，轴肩及聚四氟乙烯（或增强石墨）推力垫结构防止阀杆因管道内压力 而吹 出，同时聚四氟乙烯（或增强石墨）材料减小阀门的启闭扭矩，使操作更为省力。

4、具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免因静电打火点燃易燃介质。确保系统安全。

5、耐火结构双重保护，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构。

6、可选配本公司生产的气动、电动、及气动调节型、电动调节型。具体请见本书执行器及调节阀部份。

气动O型球阀工作原理：　

气动O型球阀全开时，两侧畅通为无阻碍阀，形成直管通道，双向密封，具有“自洁”性能较佳的特点，适用于特别不干净、含纤维介质的两位切断场合。球芯在阀门开启和关闭的过程中始终与阀门产生摩擦，同时，阀芯和阀座之间的密封是通过阀座压向球芯的预紧密封力实现的，但由于软密封阀座其优异的机械和物理性能，使得其密封性尤佳。　

气动O型球阀主要技术参数

阀体形式：直通铸造球型阀

公称通径：DN15～300mm

公称压力：PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K

法兰标准：JIS、ANSI、GB、JB、HG等

连接形式：法兰式、螺纹式、焊接式

阀盖形式：整体式

压盖型式：螺栓压紧式

密封填料：V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨

阀内件

阀芯形式：O型球体阀芯

流量特性：快开特性

气动O型球阀执行机构

执行器型号：GT、SR、ST、AT、AW系列单双作用气动执行器

供气压力：0.4～0.7MPa

气源接口：G1/4"、G1/8"、G3/8"、G1/2"

环境温度：-30～+70℃

作用形式：单作用执行机构：气关式（B）--失气时阀位开（FO）；气开式（K）--失气时阀位关（FC）

双作用执行机构：气关式（B）--失气时阀位保持（FL）；气开式（K）-- 失气时阀位保持（FL）

可配附件：定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
