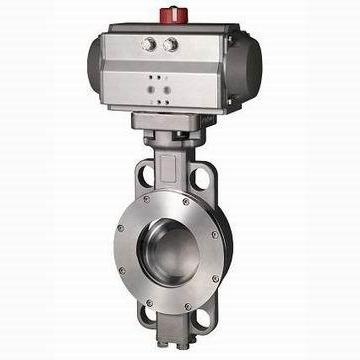

进口气动调节蝶阀

进口气动调节蝶阀

巴赫BACH进口气动调节蝶阀其由活塞式双作用或单作用（弹簧复位式）气动执行器和蝶形阀组成，属旋转高性能型调节或切断阀类，配用电-气阀门定位器或电磁阀、空气过滤减压器、限位开关（阀位回讯器），可实现对工艺管路中流体介质的比例调节和二位切断控制，从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。广泛适用于气体、浊液体、浓浆液或灰粉、悬浮颗粒类等介质。

进口气动调节蝶阀主要参数：

气动执行器：双作用、单作用

驱动气源：5-7bar压缩空气

气动附件：限位开关、定位器、电磁阀。过滤减压阀、手轮机构

公称通径：DN40-800mm

公称压力：PN1.0-PN1.6

适用温度：-30~+120℃

连接方式：对夹式、凸耳单法兰

阀体结构：A型、LT型

阀体材质：304、316、球墨铸铁

阀板材质：304、316、球墨铸铁

阀座衬里：PTFE、EPDM、VITON

适用介质：水液，气体、油等

进口气动调节蝶阀结构特点：

1．气动蝶阀操作力矩小，是所有阀类中操作力矩极小的一种，启闭迅速，以压缩空气为动力，通过活塞齿条，齿轮的机械传动阀杆，以角行程输出的扭矩转动阀板0~90°，就能快速的完成启闭动作，结构简单、体积小、重量轻、流阻小、流量系数大，密封性能好。调节范围大。是自动化控制系统中仪表的执行单元。

 2．采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的0-10mA DC或4-20mA DC电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，改变阀板的旋转角度（0-90° 任意角度），具有较好的调节控制流量等参数。

3．采用电磁换向阀、阀位回讯器，以AC220V或DC24V电源电压和压缩空气作动力，实现对流体介质的快速二位切断控制。

4．气动执行机构采用活塞式气缸及曲臂转换结构，输出力矩大，体积精小，采用全密封防水设计防护等级高。气缸体采用镜面气缸，无油润滑，磨擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑，确保传动轴不摩损。

进口气动调节蝶阀性能指标：

基本误差%：≤±3.5

始终点偏差%：≤±3.0

回差%：≤3.0

额定转角偏差%：≤±3

死区%：≤3.0

允许泄漏量L/h：0.5%×阀额定容量

主要零件材质及可用温度范围：

阀体、阀板：不锈钢SUS304：-250~+550℃

阀杆：不锈钢SUS316L

填料：柔性石墨：-200~+600℃
