进口气动三偏心蝶阀

进口气动三偏心蝶阀

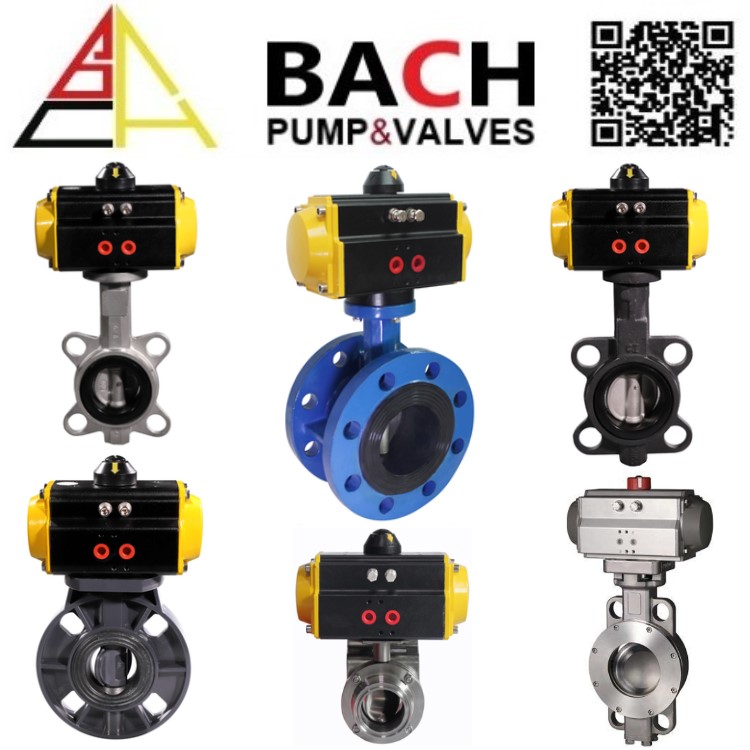

巴赫BACH进口气动三偏心蝶阀由气动传动机构和三偏心蝶阀组成，根据连接方式不同一般可分为法兰或对夹式，材质分为铸铁、铸钢、不锈钢等，阀体部分采用三偏心结构，阀板与密封机构设计独特，具有优良的切断性能和耐久性能，同时兼备切断、调节双重功能，属长寿命、节能型蝶阀。由于气动三偏心蝶阀的关闭和闸阀关闭一样，是靠扭矩来完成的，即阀门关闭的扭矩越大，阀座的密封性就越好，故有人称三偏心蝶阀为90°旋转闸阀

进口气动三偏心蝶阀性能优点：

1、采用三维偏心的密封结构，阀座与蝶板之间磨损小，且密封面耐磨损，延长了使用寿命；

2、根据连接方式分为气动对夹式三偏心蝶阀和气动法兰三偏心蝶阀，可分别使用于不同的工艺管道中；

3、大口径蝶阀蝶板可采用绗架的结构，具有强度高，过流面积大，流阻小的特点；

4、采用双向压三偏心多层次硬密封结构，具有双向密封的功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装；

5、具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀，使用寿命长等特点。

进口气动三偏心蝶阀技术参数：

公称通径：40～1200mm

公称压力：PN1.0、1.6、2.5、4.0MPa

连接形式：对夹式、法兰式

密封形式：三偏心金属硬密封

供气压力：0.4~0.7Mpa

动作范围：0～90°

阀体材质：碳钢、不锈钢304、316

阀板材质：碳钢、不锈钢304、316

基本误差：带定位器：小于全行程的±2%

适用温度：碳钢：-29℃～400℃不锈钢：-40℃～450℃

执行机构：GT、AT、AW系列单作用、双作用气动执行器

控制方式：开关两位模式（气开气关），可调节型（4-20mA模拟量控制）
