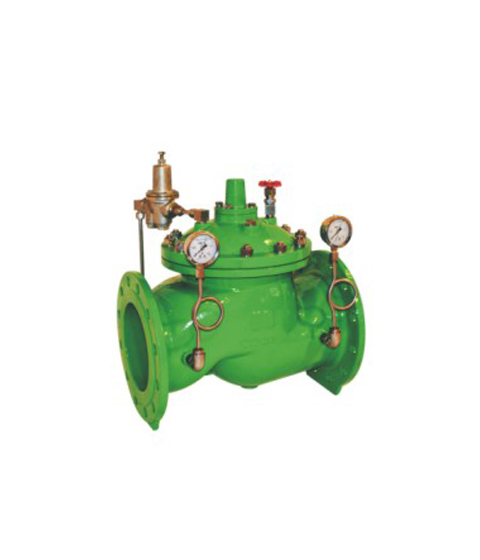

进口供水减压阀产品概述

进口供水减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。

进口供水减压阀在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。

进口供水减压阀调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。

进口供水减压阀工作原理

利用节流原理使出口压力低于进口压力。通过改变节流面积，使流速及流体的动能改变，造成不同的压力损失，从而达到减压的目的,然后依靠控制与调节系统的调节，使阀后压力的波动与弹簧力相平衡，使阀后压力在一定的误差范围内保持恒定。

    供水管道减压阀工作原理:当阀后压力超过调定压力时，推动膜片压缩调节弹簧，导阀渐渐关闭，流入活塞上部介质减少，活塞上升使主阀瓣在主阀弹簧的作用下也渐渐关闭，阀后压力下降,阀后压力的微小变化，影响膜片和调节弹簧的平衡使膜片上下移动，推动导阀和活塞工作，使主阀上下移动控制介质流量，所以阀后压力保持稳定。

    供水管道减压阀工作原理：当在阀后管网上无用水时阀门关闭，阀前后压力比是定值；当减压阀后管网启用消火栓或喷头喷水时，阀前压力大于阀后压力，推动活塞后移减压阀打开，阀后管网压力随流量的增加而降低（符合流量-压力特性曲线），直至达到平衡位置，活塞停止移动。 当阀后管网停止用水时由于活塞后端压强升高，减压阀活塞失去平衡状态而前移，阀门关闭

进口供水减压阀主要性能

公称压力(Mpa)：       1.0 1.6 2.5

壳体试验压力(Mpa)：   1.5 2.4 3.75

密封试验压力(Mpa)：   1.0 1.6 2.5

最高进口压力(Mpa)：   1.0 1.6 2.5

出口压力范围(Mpa)：   0.2-0.8 0.2-1.0 0.4-1.6

压力特性偏差(Mpa)：   △P2P GB12244-1989

流量特性偏差(Mpa)：   P2G GB12244-1989

渗漏量： 0

工作温度： 0℃-80℃

主要零件材料

阀体 阀盖 底盖：WCB

阀座：2Cr13

阀瓣：2Cr13

阀杆：2Cr13

缸套：2Cr13/25(镀硬铬)

活塞：2Cr13

O型圈：橡胶

密封圈：橡胶

膜片：夹织物橡胶

调节弹簧：60Si2Mn
