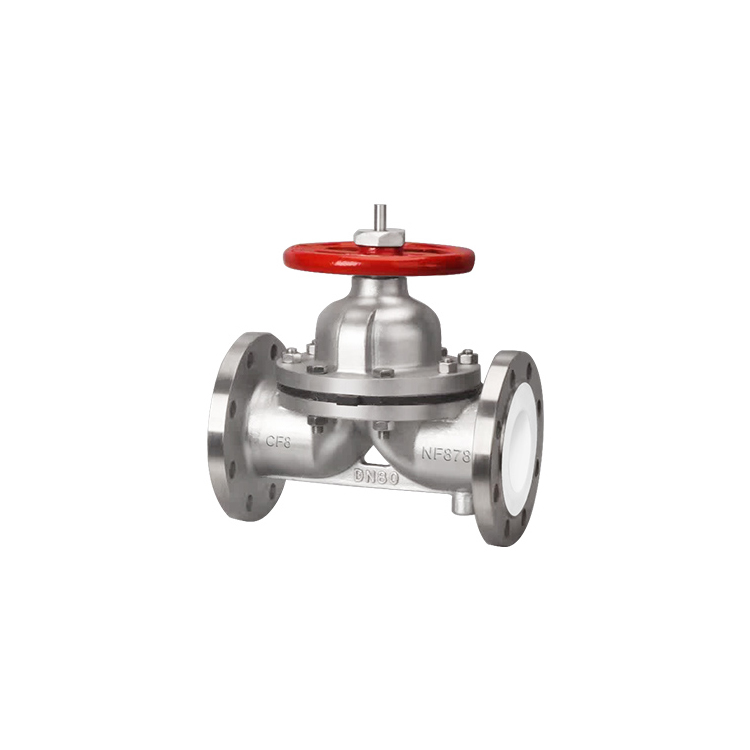

   巴赫BACH进口堰式隔膜阀(的导流堰作为阀体的一部分，相当于阀座，隔膜压在上面以截断介质流动。这种类型的隔膜阀一般尺寸较大。凸起的导流堰减小了隔膜阀从完全开启至完全关闭的行程，从而减小了隔膜的应力和应变。关闭时，带有隔膜的阀瓣下移，使其与阀体的堰（脊背）密封，达到切断流体的要求。

    行程短，流阻系数较大（相对直通式），对隔膜挠性要求较低，无淤积介质的死角，是隔膜阀中应用最广泛的一种，分无衬里及衬塑、衬胶、衬搪瓷等，具有一定的节流特性，耐蚀性和抗颗粒介质好，密封可靠。

    堰式（屋脊式）隔膜阀在关闭与全启位置间的行程设计较短。这样隔膜的挠性应力较小，因而隔膜的寿命较长。因行程短故可允许使用PTFE这种材料制成的隔膜，对于较长的行程来说，PT-FE的挠性是不够的。不过在使用PTFE时，隔膜的背后必须衬以橡胶，以保证在紧密关闭时所必需的弹性。

    标准的堰式隔膜阀也可使用在真空中。不过使用在高真空时，隔膜必须特殊增强。

    由于隔膜面积大于流体通道的截面积，流体会对拱起的隔膜产生一个相对大的压力，这就使隔膜阀的关闭力矩很大，因而就限制了隔膜阀尺寸系列的发展。例如图1-1中所示，典型的堰式隔膜阀的尺寸最大为DN350 (14in)。较大尺寸的堰式隔膜阀装有双隔膜，最大尺寸为DN500 (20in)。

    常规类型的堰式隔膜阀同样可以用在自动排放的水平管路中。可以将阀杆从水平位置抬升15°～20°使水平管路有一些落差，这样可以实现管路的自动排放。

屋脊式隔膜阀，阀杆被护罩保护在内部，这种结构能够保护阀杆外螺纹免受灰尘及外部腐蚀的作用。当阀杆螺纹在黄色的开度指示器内移动时，手轮带动覆盖阀杆螺纹的护罩运动。反过来，黄色的开度指示器通过润滑油腔来润滑阀杆螺纹以延长其使用寿命。

如果隔膜破裂的话，需要在阀杆上装上0形密封圈紧贴着阀盖，这样能够防止流体溢出。
