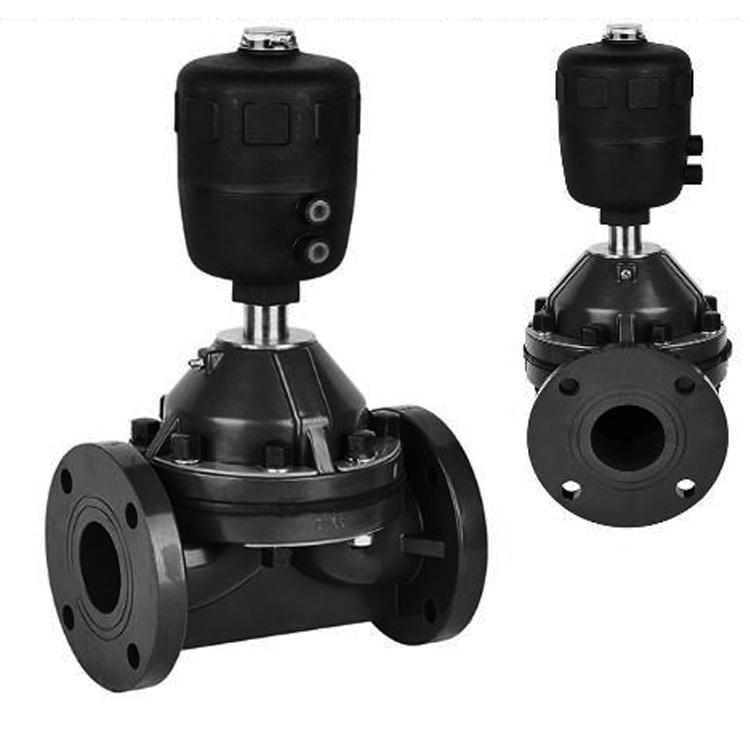

进口气动塑料隔膜阀

进口气动塑料隔膜阀

巴赫BACH进口气动隔膜阀是指由气动执行器和隔膜阀组成，分为常开型和常闭型型，由气体的推动来实现对隔膜阀的开启和关闭。衬胶气动隔膜阀全衬四氟，膜阀膜片将阀体下部内腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆、阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免。衬氟隔膜阀表面均匀包覆一层FEP。阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。

进口气动隔膜阀主要应用于有腐蚀性、粘性、浆液介质，主要用于各种化工场合；进口气动隔膜阀结构特点

1、隔膜阀与其它阀门*的区别在于：采用无填料函的构造；橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处于完全隔离的

状态，从而杜绝了通常阀门的“跑、冒、滴、漏”等弊端。

2、由于隔膜阀的流道平滑，流阻小，故而可获得较大的流量。

3、视胶隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有优越的耐腐蚀的特点。

4、由于密封件为富有弹性的橡胶隔膜。因此还具有较好的密封性和最小的关闭力。

5、本阀由阀体、阀盖、阀瓣、阀杆、隔膜和其它驱动零件等组成。

6、阀门的启闭是依靠旋转手轮而达到的。隔膜阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别，以指示阀门的启闭行程。

当顺时针放置手轮时，手轮即下移，阀瓣随之带动隔膜下降使通路截断；反之则阀门即开启，色别随之显露。

7 特点是隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封

结构，且不会产生介质外漏。

进口气动隔膜阀技术参数

阀体材质：WCB、304、316、UPVC

膜片材质：EPDM

衬里材质：衬氟、衬胶、无衬

连接方式：法兰

结构形式：直通

压力范围：0-10MPa

*温度：130°C

气缸材质：聚酰胺

控制方式：常闭式、常开式、双向式

气源压力：6bar

气动附件：电磁阀、限位开关、电气定位器、空气过滤减压阀
