进口气动中线蝶阀

进口气动中线蝶阀

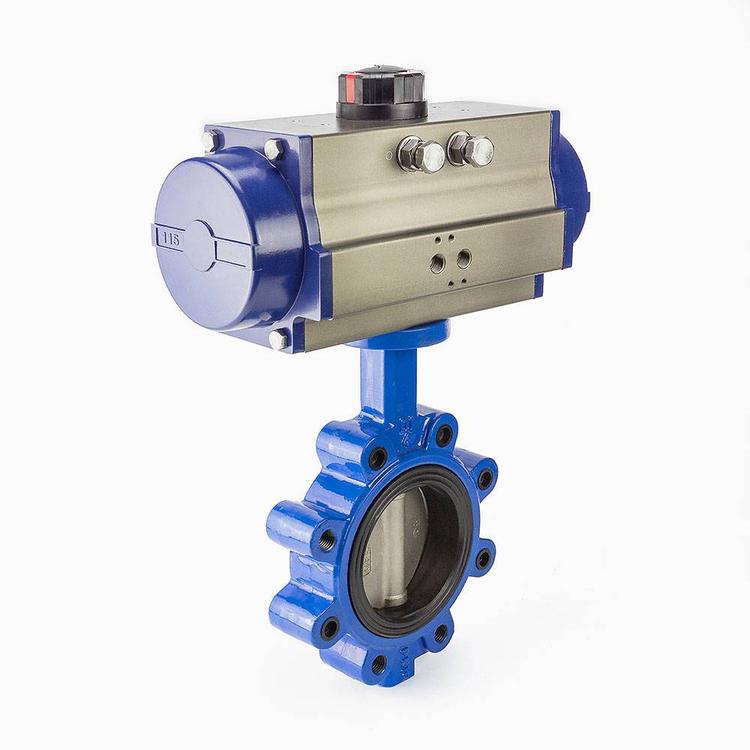

巴赫BACH进口气动中线蝶阀由活塞式气动执行器和中线蝶阀组成,输入0.4~0.7MPa气源即可控制启闭,气动执行器的执行速度快,并可远程控制

进口气动中线蝶阀结构特点

中线蝶阀的密封材料分橡胶和氟塑料, 弹性阀座配高精度蝶板确保零泄漏,阀杆底、中、上部配有衬套，用于支撑和旋转滑动，保持最小磨擦力，体积小，启闭迅速

气缸形式

作用方式:双作用式和单作用式

控作方式:开关型或调节型

气动执行器

气动执行器有双作用式和单作用式（弹簧复位），采用齿轮齿条式结构传动，性能更安全可靠；大口径阀门采用拔叉式结构传动，结构合理，输出扭矩大，有双作用式和单作用（弹簧复位）

附件选择

1.回讯器：亦称限位开关，反馈开关信号(反馈是否开到位或关到位),普通型或防爆型;

2.电磁阀：双作用选二位五通、单作用选二位三通(普通型或防爆型)

3.气源处理三联件：过滤器、减压阀、油雾分离器,可气源起稳压、过滤作用(普通型或防爆型)

4.电-气定位器：输入4～20mA信号,实现阀门调节功能;

5.手轮机构：在气源故障或停电情况下，转动手轮机构，可实现手动开、关阀

口径尺寸: 2-24"

工作压力:PN0.6-PN1.6MPA;。

介质温度:0℃-80℃-120℃;

阀体材质:不锈钢，铸钢,铸铁

连接方式: 对夹;
