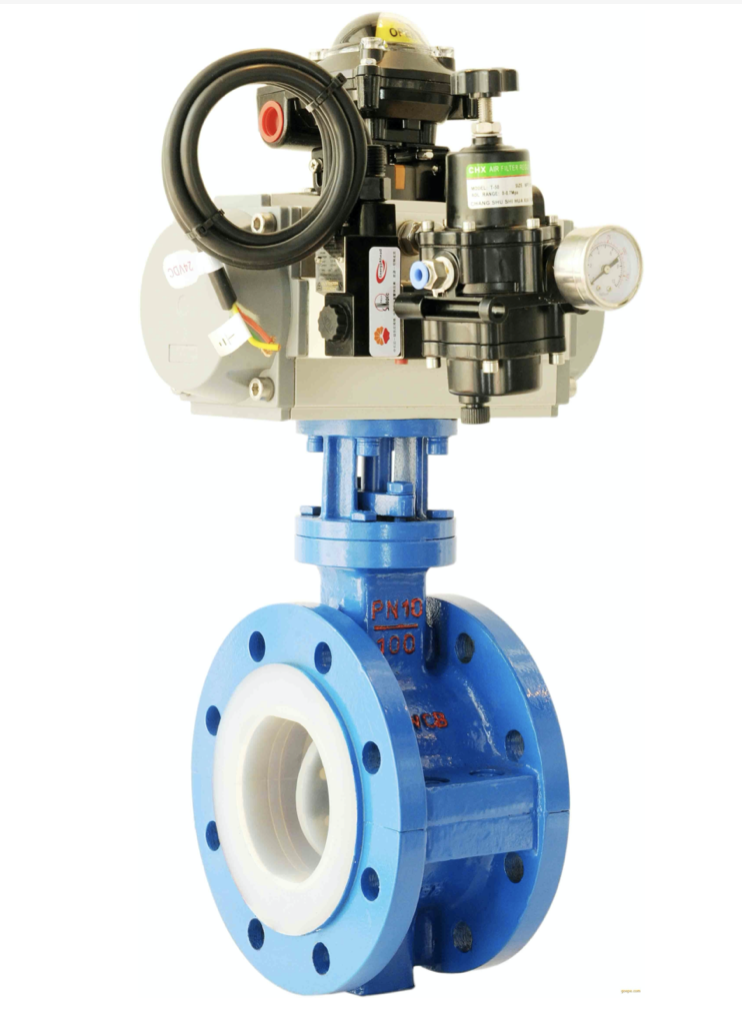

进口气动衬氟蝶阀

进口气动衬氟蝶阀

进口气动衬氟蝶阀产品概述

  巴赫（BACH）进口衬氟蝶阀（不锈钢气动衬氟蝶阀，高压气动衬氟蝶阀，法兰式气动衬氟蝶阀）采用氟塑料衬里技术，与液体接触的过流部件全部为氟塑料，适用在 -50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂及其它腐蚀性气体、液体介质、 FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。D671F46对夹式衬氟蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭的阀门叫蝶阀。D671F对夹式衬氟蝶阀全开到全关通常是小于90°，蝶阀和蝶杆本身没有自锁有力，为了蝶板的定位，要在阀杆上加装气动执行器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能气动衬氟蝶阀。

进口气动衬氟蝶阀工作原理

在抗腐蚀材料中，聚四氟乙烯具有不可比拟的优异性能，除了熔融碱金属、元素氟及芳香烃类外，在各种浓度的盐酸、硫酸、硝酸、王水、有机酸、强氧化剂、浓、稀酸交替、碱交替和各种有机溶剂中均呈随性反应，将聚四氟乙烯内衬于阀门内壁，即克服聚四氟乙烯材料强度低的缺点，又解决了阀门主体材料抗腐蚀性能差、成本高的不足。另外，聚四氟乙烯除了具有优异的化学稳定性外，其防污、防粘性好、动静摩擦系数值极小且相近，减摩润滑性能好，将其做为阀门启、闭件的密封副，要降低密封面间磨擦力，减小阀门操作扭矩，提高产品使用寿命，其使用范围还可扩展到食品、医药工业。

进口气动衬氟蝶阀主要技术参数：

类型：单作用，双作用

温度：常温型：-20℃～80℃（橡胶O型圈）

      高温型：-20℃～160℃（氟橡胶O型圈）

动作范围：0～90°±5°

阀位信号：定位器：4～20mA/回信器：全开全关信号

通径：DN40-500mm

压力：PN1.0，1.6Mpa等

允许泄漏量

软密封：0泄露或者VI

硬密封：≤额定Cv×0.001％或者≤额定Cv×0.065％

允许压差：≤公称压力值

作用形式：单作用/双作用

控制形式：二位切断型/调节性

执行器：

气源压力：净化压缩空气（氮气）0.3-0.7Mpa

输入信号：电流信号：0-10mA，4-10mA

          气源信号：20-100kPa

基本误差：带定位器≤±1.5％

根据需求可选用调节型或者切断型气动蝶阀

回差：带定位器≤1.5％

死区：带定位器≤0.6％

可调节比：250:1

切断型：回讯电压   AC220V,AC110V,DC24V

       切断时间：1-2s，3-5s，7-18s，20-30s

阀轴材质：碳钢、304/316/316L不锈钢

阀体材质：球墨铸铁、 碳钢、不锈钢

阀板材质：球墨铸铁、304/316/316L不锈钢 、尼龙

阀座密封：EPDM、NBR、耐磨橡胶

结构形式：中线型 、无销型

温度：EPDM≤80℃；NBR≤68℃

适用介质：水、空气、天然气

进口气动衬氟蝶阀选型

a: 产品名称与气动衬氟蝶阀的型号

b:  气动衬氟蝶阀的操作方式 （有手动 涡轮传动 气动 电动等）

c:  气动衬氟蝶阀的密封面材质和硬度

d:  气动衬氟蝶阀的阀体材质

e:  气动衬氟蝶阀的压力

f:  气动衬氟蝶阀的使用介质（名称、粘度、颗粒 腐蚀性、毒性）
