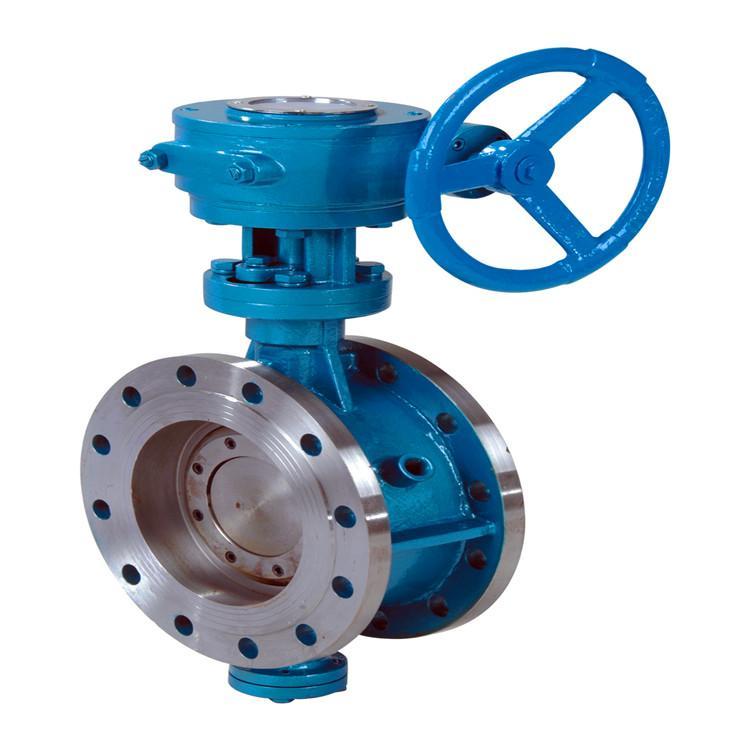

进口保温蝶阀产品概述

  巴赫（BACH）进口保温蝶阀（不锈钢保温碟阀，夹套蝶阀，法兰式保温碟阀，气动保温碟阀，电动保温蝶阀）也称夹套蝶阀，是在普通三偏心金属硬密封蝶阀的基

础上在阀体外部焊装了金属夹套，在保温蝶阀的阀体两侧装有夹套接口，可

涵入蒸汽或其它过热气体，以防止介质在常温状态下凝固或结晶。保温蝶阀

的法兰较普通金属硬密封蝶阀要大一到两个规格，主要用于石油、化工、冶

金、制药等各类系统。

进口保温蝶阀工作原理

保温蝶阀就是在传统的蝶阀的基础上，在外部焊接了一个金属夹套，可以向这个夹套中冲入蒸汽、导热油、冷却水等这些在常温下会凝固的高粘度、蒸汽或其它保温、保冷介质，来起到保温保冷的作用。

夹套中的介质与管道中的介质的温度是相同的，一旦外界的温度过低或者过高的时候，高温或者低温首先接触的就是夹套中的介质，正是因为这些介质，所以外界的温度才不能传递到管道内的介质。所以能够起到良好的保温、保冷的作用。这样一来介质就不会出现结晶、凝固、粘稠的现象，保证了介质的正常输送。

进口保温蝶阀技术参数

公径：DN50-2000mm

压力：1.0-4.0Mpa

进口保温蝶阀用途

 本系列硬密封蝶阀，广泛适用于电力、石化、冶金、给排水系统、蒸汽系

统、煤气系统及高温空气系统等管路系统上作启闭或调节介质流量之用

进口保温蝶阀产品特点

1、采用三维偏心结构，阀座与蝶板几乎无磨擦，具有越关越紧的密封功能

及密封副磨损补偿性。

2、密封圈为软硬层叠式金属片，具有金属密封和弹性密封的双重优点。

3、密封面采用堆司太立硬质合金，密封耐磨损，使用寿命长。

4、选用不同材料，无论在低温和高温、高压情况下，均具有优良的密封性

能，而可以制造成双向密封型。

5、可根据用户要求提供多种传动装置．

6、电动蝶阀可现场手动或远距离集中控制，且能满足计算机程控艺需要。

进口保温蝶阀选型

a: 产品名称与保温碟阀的型号

b: 保温蝶阀的操作方式 （有手动 涡轮传动 气动 电动等）

c: 保温蝶阀的密封面材质和硬度

d: 保温蝶阀的阀体材质

e: 保温蝶阀的压力
