进口对焊蝶阀

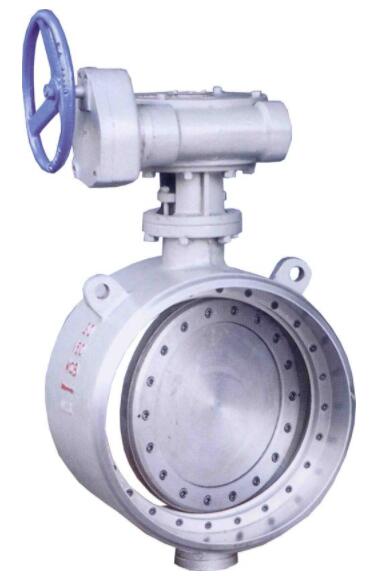

进口对焊式蝶阀

进口对焊式蝶阀概述

  巴赫（BACH）公司提供的进口对焊式蝶阀（硬密封焊接蝶阀、三偏心焊接蝶阀、涡轮焊接蝶阀、双向焊接蝶阀）采用焊接结构，使阀门与管道连接达到永久性的零泄漏。无法兰，对管道的保温盒爆炸带来很大方便，而且美观

进口对焊式蝶阀工作原理

  对焊式蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。蝶阀全开到全关通常是小于90°，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。

　　蝶阀的优点如下：1、启闭方便迅速、省力、流体阻力小，可以经常操作。2、结构简单，体积小，重量轻。3、可以运送泥浆，在管道口积存液体最少。4、低压下，可以实现良好的密封。5、调节性能好。

进口对焊式蝶阀主要技术参数

公径：DN40-2000mm

压力：PN0.6-6.4Mpa

温度：-29-425℃

适用介质：淡水，污水，海水，空气，蒸汽，食品，药品，各种油类，酸类，碱类，盐类等

阀体：铸钢、不锈钢、铬钼钢及特殊材料

蝶板：铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢及特殊材料

密封圈：不锈钢、抗磨材料

阀杆：2Cr13、1Cr13不锈钢、铬钼钢

填料：柔性石墨

进口对焊式蝶阀安装注意事项

1、在安装时，阀瓣要停在关闭的位置上。

2、开启位置应按蝶板的旋转角度来确定。

3、带有旁通阀的蝶阀，开启前应先打开旁通阀。

4、重量大的蝶阀，应设置牢固的基础。

进口对焊式蝶阀选型

a: 产品名称与对焊式蝶阀的型号

b:  对焊式蝶阀的操作方式 （有手动 涡轮传动 气动 电动等）

c:  对焊式蝶阀的密封面材质和硬度

d:  对焊式蝶阀的阀体材质

e:  对焊式蝶阀的压力

f:  对焊式蝶阀的使用介质（名称、粘度、颗粒 腐蚀性、毒性）
