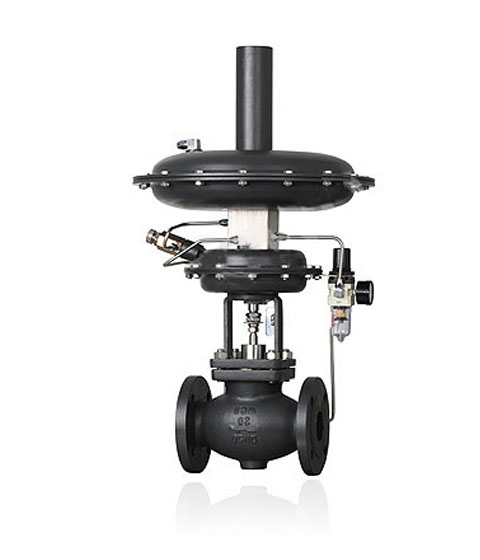

进口泄氮阀产品概述

  巴赫（BACH）进口泄氮阀（进口氮封阀装置、进口供氮阀）是自主开发、研制的一套自力式微压力控制系统，主要用于保持容器顶部保护气(一般为氮气)的压力恒定，以避免容器内物料与空气直接接触，防止物料挥发、被氧化，以及容器的安全。特别适用于各类大型储罐的气封保护系统。该产品具有节能、动作灵敏、运行可靠、操作与维护方便等特点。广泛应用于石油、化工等行业。

产品特点

无需外加能源，能在无电、无气的场合工作，既方便，又节约能源，降低成本；泄氮阀泄氮压力设定方便，可在连续生产的条件下进行；压力检测膜片有效面积大，设定弹簧刚度小，动作灵敏，装置工作平稳；采用无填料设计，阀杆所受磨擦力小，反应迅速，控制精度高；为确保储罐的安全，需在罐顶设置呼吸阀，呼吸阀仅起安全作用，避免了常规氮封装置中启闭频繁易损坏的缺陷。

结构与工作原理

氮封装置由氮封阀和泄氮阀两部分组成。氮封阀由指挥器和主阀两部分组成；泄氮阀由内反馈的压开型微压调节阀组成。氮气压力一般设为100mmH20，通过氮封装置精确控制。

当储罐进液阀开启，向罐内添加物料时，液面上升，气相部分容积减小，压力升高，当罐内压力升至高于泄氮阀压力设定值时，泄氮阀打开，向外界释放氮气，使罐内压力下降，降至泄氮阀压力设定点时，泄氮阀自动关闭。当储罐出液阀开启，用户放料时，液面下降，气相部分容积增大，罐内压力降低，氮封阀开启，向储罐注入氮气，使罐内压力上升，当罐内压力上升至氮封阀压力设定值时自动关闭。

进口泄氮装置部分技术参数及资料（更多资料及详细参数请来电索取）

公称通径：DN10-DN100

公称压力：PN16、PN25或ANSI150LB

流量特性：快开

压力调节范围(kPa) ：0.4～5.5、5～10、9～14、13～19、18～24、22～28、27～33、31～38、36～44、42～51、49～58、56～66

介质温度(℃) ≤80

调节精度(％) ≤5％

允许泄漏等级 标准级：Ⅳ级(GB/T4213-92) 严密型：Ⅵ级(GB/T4213-92)

主要零部件材料：

阀体：ZG230-450、ZG1Cr18Ni9Ti

阀内件：1Cr18Ni9Ti

膜盖：A3、1Cr18Ni9Ti

膜片：夹增强涤纶织物橡胶、氟橡胶

弹簧：60Si2Mn、1Cr18Ni9Ti

根据用户要求，阀体、阀内件、膜盖可采用其它牌号材质。

连接尺寸及标准

连接方法：法兰、螺纹、焊接

法兰端面距：GB12221-89

法兰标准：GB/T9113-2000

法兰面型式：RF

执行机构气信号接口：M16×1.5

注：以上数据可根据用户需要加工制造。
