进口气动三通调节阀

进口气动三通调节阀

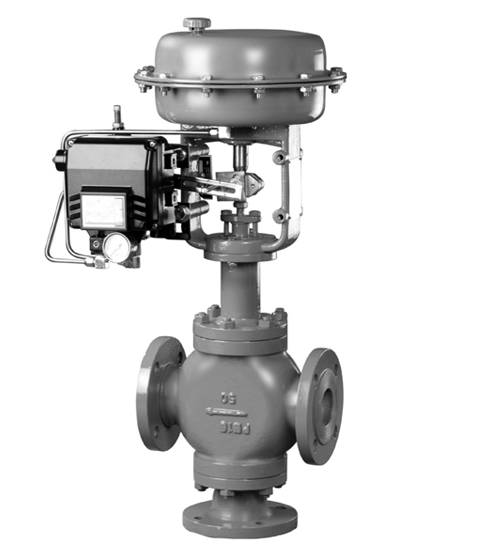

进口气动三通调节阀产品概述

  巴赫（BACH）进口气动三通调节阀（进口气动切断阀、进口快速切断阀），是工业控制中常用的一种切断阀门，采用多弹簧气动薄膜执行机构和活塞式执行机构。阀体有三通、（套筒、单座、双座），具有结构简单、操作力大、体形小、重量轻、流阻小、阀容大、密封性能好、维修方便等优点。广泛应用于石油、化工、冶金、电力、轻纺等生产过程中的三位、二位切断控制。气动切断阀开启速度快，特别适合要求迅速关闭的场合，另外根据需要可以配防爆电磁阀，也可以满足防爆场合的要求！

进口气动三通调节阀部分技术参数（其他技术参数及资料请来电索取）

公称通径DN(mm)15-300mm

额定流量系数kv套筒11 20 30 48 75 120 190 300 480 760

               单座（三通）5 7 11 20 30 48 75 120 190 300 480 760

额定行程(mm)8 12 20 25 40 50

允许泄漏量：硬密封（L/H）：套筒5×10-5阀额定容量单座、三通1.2×10-7×阀的额定容量

            软密封（ml/min）0泄漏

膜片有效面积（cm2）（薄膜式切断阀）100 200 400 600 1000

公称压力PN(MPa)1.6　4.0　6.4

允许压差（MPa）单座6.4 6.4 3.8 2.5 2.9 1.8 2.0 1.3 0.83 0.8 0.55 0.52

                 套筒6.4

信号压力KPa 200（薄膜片）

回讯电压AC220V/DC24V/DC110V

主要零件材料

阀体、阀盖WCB（ZG230-450）ZG1Cr18Ni9Ti（304）ZG1Cr18Ni12Mo2Ti（316）

阀芯、阀座1Cr18Ni9Ti（304）或司钛莱合金堆焊1Cr18Ni9Ti（304）或司钛莱合金堆焊1Cr18Ni12Mo2Ti（316）或司钛莱合金堆焊阀杆2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti

填料V型聚四氟乙烯（F4）、柔性石墨、垫片增强聚四氟乙烯（F4）、不锈钢垫片、金属石墨缠绕垫片

上下膜盖A3钢板冲压

波纹膜片橡胶夹增强涤沦织物

弹簧60Si2Mn

推杆、衬套2Cr13

轴套聚氨酯（用于反作用）适用工况

适用介质水蒸汽油品类气液体硝酸碱类腐蚀性气液体醋酸类等腐蚀性气液体

适用温度-30～+200℃-30～+450℃F4：≤200℃
