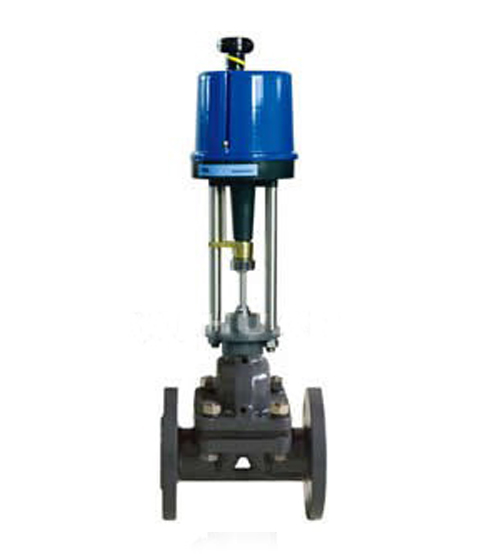

进口电子式电动调节阀产品概述

巴赫（BACH）进口电动单座调节阀由直程电动执行机构和直通低流阻单座阀组成.它只有一个阀座和一个柱塞形阀芯,具有密闭性能好.导向部分采用(上下双导向式或衬套顶导向式)结构,具有导向面积大,抗振性能强等特点,适用于对介质泄漏量有严格要求的场合,但由于阀结构上的原因,阀杆上的不平衡力较大,尤其在公称通径大的工况下更为明显,因而该阀只适合于工作压差较小的场合.

进口电子式电动调节阀工作原理

电动(单座,双座,套筒)调节阀,是电动单元组合仪表中的执行单元,它是生产过程自动调节系统中的重要环节之一,它以AC220V电源电压为动作力,接受统一标准信号0~10mA DC或4~20mA DC,将此转为与输入信号相对应的上下位移,自动地操纵阀门,改变阀门的开度位移,从而达到对工艺管路流体介质如压力,流量,温度,液位等参数的自动调节控制

按作用模式可分为：

正作用：电闭式-常开型（当电信号增大时阀位向下位移）《B型》

反作用：电开式-常闭型（当电信号增大时阀位向上位移）《K型》

进口电子式电动调节阀应用

本系列产品广泛应用于化工,石油,冶金,电站,轻纺,造纸和制药等工业生产过程的自动化调节和远程控制.

有标准型,调节切断型,波纹管密封型,夹套保温型等品种.

进口电子式电动调节阀部分技术参数（更多的技术参数请来电咨询索取资料）

公称通径：15、20、25、40、50、65、80、100、150、200mm

公称压力：ANSI 125、150、300、600、1500、2500、4500

JIS 10、16、20、30、40K

PN1.6、4.0、6.4、10、16、32、75MPa

连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型

法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等

焊接连接：嵌接焊SW或根据用户需求

材料 铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等或根据用户需求

上阀盖：常温型（P）：-17～+230℃

伸长Ⅰ型（E1）：-45～-17℃ +230～+566℃

伸长Ⅱ型（E2I）：-100～-45℃

伸长Ⅱ型（E2W）：-196～-100℃

注:工作温度不准超过各种材料的允许范围。

压盖型式：螺栓压紧式

填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料 石墨填料

阀内组件

阀芯型式：单座柱塞型阀芯

流量特性：金属阀座 等百分比特性（%）和线性特性（L），参考流量特性曲线图

Cv值从0.04～14的高精度流量特性符合IEC534-2标准

软阀座：等百分比特性（%）和线性特性（L），参考流量特性曲线图

注：关于聚四氟乙烯阀座的工作温度和压差，参考流量特性曲线图

材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

电动执行机构

型　式：DKZ系列电动执行机构；361L系列电子式电动执行机构；RS系列电动执行机构；PSL系列电子式电动执行机构

输入信号：DKZ执行机构：Ⅱ型0～10mA•DC(输入电阻200Ω)；Ⅲ型4～20mA•DC(输入电阻 250Ω) 361L执行机构：4～20mA•DC或1～5V(输入电阻250Ω) RS执行机构：0～10mA•DC、4～20mA•DC PSL执行机构：4～20mA•DC （注：信号线请使用屏蔽线）

电源电压

DKZ执行机构：220V，50Hz。

361L执行机构：220V，50/60Hz。

RS执行机构：单相控制220V•AC±5%；三相控制380V±5%。

PSL执行机构：单相控制220V，50Hz （电源电压也可根据用户需求定制）

手动机构：DKZ执行机构：手轮；361L执行机构：离合式；RS执行机 构：手轮；PSL执行机构：手轮

环境温度：－20～＋60℃

阀作用型式：电关式或电开式

进口电子式电动调节阀选型

b:  电子式电动调节阀的工作压力、适用温度

c:  电子式电动调节阀的电源电压

d:  电子式电动调节阀的阀体材质

e:  电子式电动调节阀的输入、输出信号

f:  防爆、防护等其他附加要求
