进口电动套筒调节阀

进口电动套筒调节阀

进口电动套筒调节阀产品概述

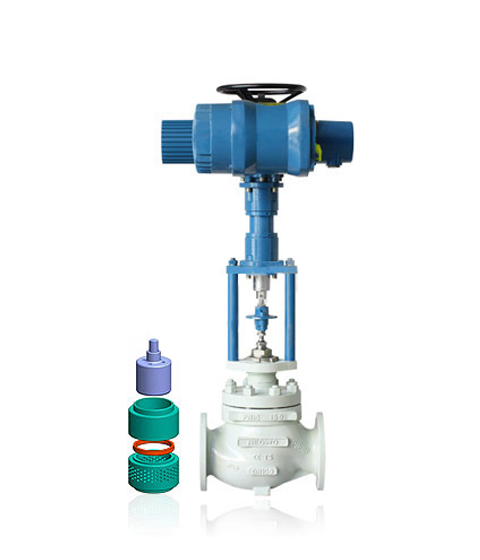

巴赫BACH进口电动套筒调节阀由电动执行机构和直通低流阻平衡型套筒阀组成,阀芯采用了压力平衡式阀芯,结构,阀芯为圆柱型,由套筒的内圆导向和顶导向,因而阀杆上不平衡力很小,操作稳定,性能好,是一种力平衡型的调节阀.适用于阀前后两端压差较高的场合,由于阀芯有套筒的侧面导向,受涡流冲击所产生的振动被减弱,故具有噪音低,空化闪蒸作用小,使用寿命长等优点.但阀座泄漏率较单座阀稍大

进口电动套筒调节阀工作原理

电动(单座,双座,套筒)调节阀,是电动单元组合仪表中的执行单元,它是生产过程自动调节系统中的重要环节之一,它以AC220V电源电压为动作力,接受统一标准信号0~10mA DC或4~20mA DC,将此转为与输入信号相对应的上下位移,自动地操纵阀门,改变阀门的开度位移,从而达到对工艺管路流体介质如压力,流量,温度,液位等参数的自动调节控制

进口电动套筒调节阀部分技术参数（更多的技术参数请来电咨询索取资料）

公称通径：15、20、25、40、50、65、80、100、150、200mm

公称压力：ANSI 125、150、300、600、1500、2500、4500

JIS 10、16、20、30、40K

PN1.6、4.0、6.4、10、16、32、75MPa

连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型

法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等

焊接连接：嵌接焊SW或根据用户需求

材料 铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等或根据用户需求

上阀盖：常温型（P）：-17～+230℃

伸长Ⅰ型（E1）：-45～-17℃ +230～+566℃

伸长Ⅱ型（E2I）：-100～-45℃

伸长Ⅱ型（E2W）：-196～-100℃

注:工作温度不准超过各种材料的允许范围。

压盖型式：螺栓压紧式

填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料 石墨填料

阀内组件

阀芯型式：单座柱塞型阀芯

流量特性：金属阀座 等百分比特性（%）和线性特性（L），参考流量特性曲线图

Cv值从0.04～14的高精度流量特性符合IEC534-2标准

软阀座：等百分比特性（%）和线性特性（L），参考流量特性曲线图

注：关于聚四氟乙烯阀座的工作温度和压差，参考流量特性曲线图

材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

电动执行机构

型　式：DKZ系列电动执行机构；361L系列电子式电动执行机构；RS系列电动执行机构；PSL系列电子式电动执行机构

输入信号：DKZ执行机构：Ⅱ型0～10mA•DC(输入电阻200Ω)；Ⅲ型4～20mA•DC(输入电阻 250Ω) 361L执行机构：4～20mA•DC或1～5V(输入电阻250Ω) RS执行机构：0～10mA•DC、4～20mA•DC PSL执行机构：4～20mA•DC （注：信号线请使用屏蔽线）

电源电压

DKZ执行机构：220V，50Hz。

361L执行机构：220V，50/60Hz。

RS执行机构：单相控制220V•AC±5%；三相控制380V±5%。

PSL执行机构：单相控制220V，50Hz （电源电压也可根据用户需求定制）

手动机构：DKZ执行机构：手轮；361L执行机构：离合式；RS执行机 构：手轮；PSL执行机构：手轮

环境温度：－20～＋60℃

阀作用型式：电关式或电开式

进口电动套筒调节阀选型

b:  电动套筒调节阀的工作压力、适用温度

c:  电动套筒调节阀的电源电压

d:  电动套筒调节阀的阀体材质

e:  电动套筒调节阀的输入、输出信号

f:  防爆、防护等其他附加要求
