进口电动高压角式调节阀

进口电动高压角型调节阀

进口电动高压角型调节阀产品概述

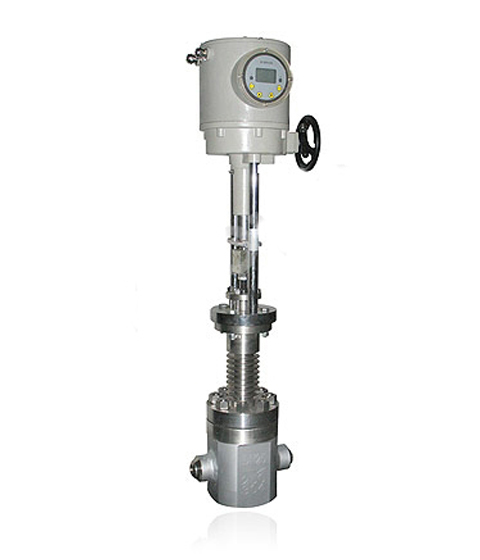

  巴赫（BACH）进口电动角形高压调节阀（电动高压调节阀，电动角型调节阀）,由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。

角形高压调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。它采用多级节流形式来分摊压差，减少了气蚀、冲蚀、挠流破坏，大大提高了调节阀的使用寿命，特别是用在尿素系统中比普通高压阀寿命提高2-3倍。阀体为直角形，阀芯为单导向结构，阀体流路简单，阻力小，特别适用于高粘度，含有悬浮物和颗粒状介质流体的调节，可避免结焦、粘结、堵塞

进口电动高压角型阀部分技术参数：（其他技术参数以及资料请来电索取）

公称通径：DN15-300mm

可调范围：Kv值<18时 R=20：1；Kv值>18时 R=30：1

公称压力：1.6、4.0、6.4、10、16、22、32MPa

阀芯形式：套筒导向单座柱塞型阀芯

流量特性：直线

作用形式：电开式、电关式

工作温度：普通型-40～230℃；散热片型230～450℃，特殊订货450～600℃

法兰标准：符合JB/T2769-92标准、可按ANSI、JIS、DIN 等订货生产

控制信号：4～20mA.DC; 1～5V.DC; 0～10V.DC (与所配执行机构有关)

电源：S220V.AC, 50HZ; 380V.AC ,50HZ (与所配执行机构有关)

可调范围：30：1

主要技术性能指标

泄漏率：IV级，小于额定流量的10-4

回差：配3610L执行机构为2.0%；配PSL执行机构为1.0%

基本误差：配3610L执行机构为±2.5%；配PSL执行机构为±1.0%注：测试使用的填料为标准聚四氟乙烯填料。

主要零部件材料

阀体材质：ZG230-450、ZG1Cr18Ni9Ti、316、316L、耐磨蚀合金等芯座材质：1Cr18Ni9Ti、316、316L、耐磨蚀合金、F4等填料材质：聚四氟乙烯、柔性石墨。

进口电动高压角型调节阀选型

b:  电动高压角型调节阀的工作压力、适用温度

c:  电动高压角型调节阀的电源电压

d:  电动高压角型调节阀的阀体材质

e:  电动高压角型调节阀的输入、输出信号

f:  防爆、防护等其他附加要求
