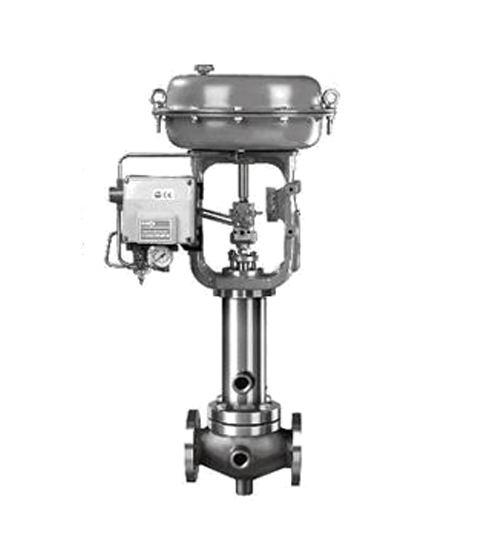

进口气动保温调节阀产品概述

巴赫BACH进口气动保温调节阀阀芯采用上导向结构，阀结构紧凑，有呈S流线型的通道，使其压降损失小,流量大,可调范围广，流量特性精度高,符合IEC534标准。气动保温调节阀适用于需要保温的场合。当工艺介质的结晶温度低于环境温度或流体温度降低，造成粘度增加或流体出现凝固时，这时在阀体和上阀盖处增设蒸汽保温夹磁装置，使工艺过程按要求进行下去。气动保温调节阀的泄漏符合ANSI B16.104标准。气动保温调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大

进口气动保温调节阀主要技术参数

公称通径(DN)：20-300mm

阀座直径(dn)：20-300mm

公称压力(MPa)  1.6-6.4Mpa

额定行程(mm)    16   25   40   60

阀盖形式     标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)

压盖形式     螺栓压紧式

阀芯形式     单座式、套筒式

流量特性     等百分比、快开特性

 气动保温调节阀 执行机构

有效面积(cm2)   350 350 560 900 1400

行程(mm)     10、16  24   40   40、60  100

弹簧范围(KPa)   20～100（标准）、20-60、60-100、40-200、80-240

膜片材料      橡胶夹尼龙布、乙丙橡胶夹尼龙布

供气压力     140～400KPa

气源接口     RC1/4"

环境温度     -30～+70℃

可配附件     定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

作用形式     气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)

进口气动保温调节阀选型

b:  进口气动保温调节阀的工作压力、适用温度

c:  进口气动保温调节阀的电源电压

d:  进口气动保温调节阀的阀体材质

e:  进口气动保温调节阀的输入、输出信号

f:  防爆、防护等其他附加要求
