进口电动保温调节阀

进口电动保温调节阀

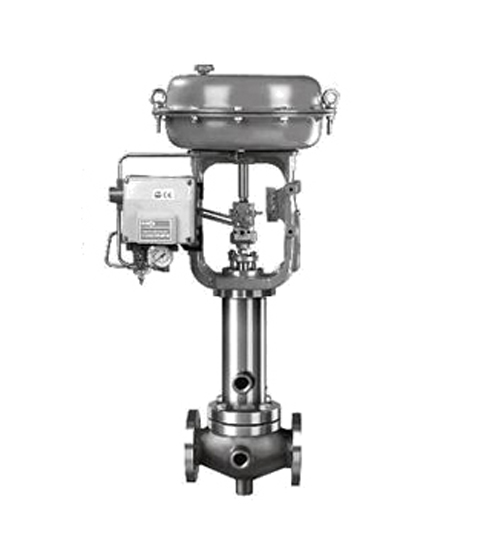

进口电动保温调节阀产品概述

巴赫BACH进口电动保温调节阀适用于需要保温的场合。当工艺介质的结晶温度低于环境温度或流体温度降低，造成粘度增加或流体出现凝固时，这时在阀体和上阀盖处增设蒸汽保温夹套装置，使工艺介质满足过程控制的需要。电动保温调节阀阀芯采用上导向结构，阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-2-1976标准。电动保温调节阀配以巴赫WK电子式电动执行器及低流阻调节阀阀体组成，电动执行机构为一体化结构，内有伺服放大器，输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度，达到对压力、流量、液位、温度等工参数的调节。电动保温调节阀的泄漏量符合ANSI B16.104标准。

进口电动保温调节阀主要技术参数

技术参数：

公称通径(DN)：20-300mm

阀座直径(dn)：20-300mm

公称压力(MPa)  ：1.6-6.4Mpa

阀盖形式     标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)

压盖形式     螺栓压紧式

阀芯形式     单座式、套筒式

流量特性     等百分比、快开特性

配置执行器类别       3810系列、PSL系列等电动执行器(客户指定品牌亦可)

执行器参数 电源电压：220V、输入信号：4-20mA或1-5V•DC、输出信号：4-20mA•DC

       防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄

       环境温度：-25～+70℃、环境湿度：≤95%

进口电动保温调节阀主要性能指标

基本误差%  配WK310±2.5； 配WKL±1.0

回差%  配WK310 ±2.0； 配WKL±1.0

死区%  1.0

始终点偏差%     电开      始点±2.5    终点±2.5

              始点±2.5    终点±2.5

       电关     始点     ±2.5

              终点     ±2.5

额定行程偏差% ≤2.5

泄露量L/h   0.01%×阀额定容量

可调范围R 30：1

进口电动保温调节阀选型

b:  进口电动保温调节阀的工作压力、适用温度

c:  进口电动保温调节阀的电源电压

d:  进口电动保温调节阀的阀体材质

e:  进口电动保温调节阀的输入、输出信号

f:  防爆、防护等其他附加要求
