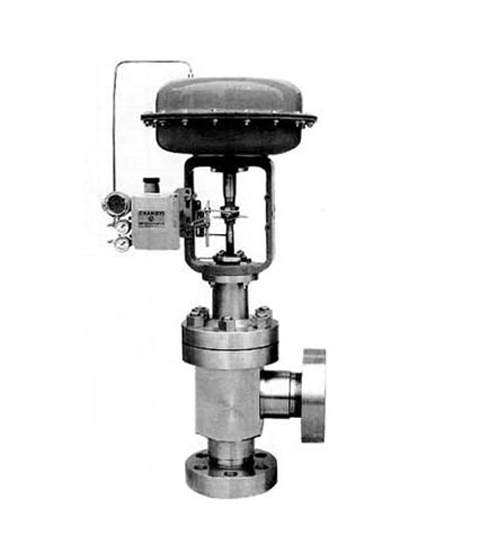

进口气动多级式降压调节阀产品概述

  巴赫（BACH）进口气动多级降压调节阀由套筒导向低噪音、防气蚀调节阀。进口气动多级降压调节阀可有效防止高压差液体产生空化破坏，也可消除噪音

进口气动多级式降压调节阀主要技术参数

型   式 直通铸造球形阀

公称通径：50-300mm

公称压力：ANSI600、900、1500、2500、JIS40、63K

连接型式 法兰连接：RF、RJ。法兰标准按：JIS B2201或ANSI B16.5

焊接连接：对接焊BW；嵌接焊SW

材料：ZG25和ZG1Cr18Ni9、ZG0Cr12Mo2、25Cr0.5Mo、5.0Cr0.5或SCPH21、SCPH61

上阀盖：常温型（P）：-17~+230摄氏度。伸长Ｉ型（Ｅ１）：-45～-17摄氏度、230～566摄氏度

压盖型式：螺栓压紧式

填料　聚四氟乙烯填料，石棉编制填料，石墨填料

阀内组件

阀芯型式：平衡式阀芯

流量特性：防空化套筒：待百分比特性和线性特性；

          低噪音套筒：线性特性

材料：17-4PH、0Cr17NiMo2和堆焊司太莱合金

执行机构

型式：WKG多弹簧薄膜执行机构

膜片材料：乙丙橡夹尼龙

弹簧范围：0.08~0.24,0.04~0.24Mpa

供气压力：0.28,0.30,0.35,0.40Mpa

气源接头：Rc1/4

环境温度：-30~+70摄氏度

阀作用型式气关式或气开式

附件：定位器、手轮机构、气动阀位传送器等

性能

泄漏量：符合标准ANSIB16.104IV级,小于额定CV的0.01%

回差：3%(不带定位器);1%(带定位器)

线性：正负5%(不带定位器)。正负1%(带定位器)
