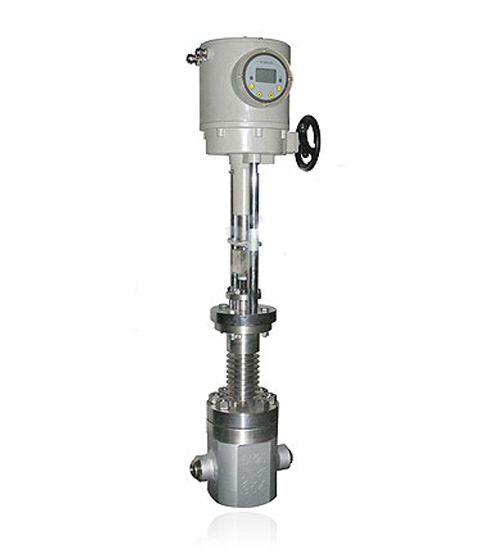

进口高温高压调节阀产品概述

巴赫BACH进口高温高压调节阀是用来调节阀门的阀前与及阀后的压力，调节灵敏度精准，压力稳定。进口调节阀结构特点和应用范围：进口高温高压调节阀是压力平衡式调节阀，阀内件采用套筒导向的先导式阀芯，它主要利用流体的压力实现阀芯快速动作，操作力小。另外，密封型式采用单座密封，流量特性曲线精度高，符合IEC534-1标准。调节阀动态稳定性好、噪音低、防空化，适宜控制各种温度的高压差流体。配用电动执行机构，其结构紧凑，输出力大

进口高温高压调节阀工作原理

迷宫式调节阀的抗汽蚀设计是利用迷宫式芯包多级降压的原理，通过强制介质流经一系列的直角弯道使流速得到完全的控制，达到逐级降压的目的。无论压降大小，这些弯道的阻力使得介质流出芯包的速度受到限制。经过多级降压，使介质的压力始终维持在介质的饱和汽化压力pv之上，从而避兔了汽蚀现象，消除了不安全因素。

迷宫式芯包由多片迷宫盘片在特殊条件下粘合（用进口粘接剂）而成。每片迷宫盘片用专用成型方法加工形成很多通道，而每个通道能通过一定量的介质，通道内由一系列的直角弯道提供介质阻力。根据用户不同的要求，经过精确的计算，选定不同弯道级数，使得流经迷宫式芯包的介质速度始终限制在一定范围内

阀体

型    式：角型单座铸造阀

公称通径：6、10、15、25、32、40、50、65、80、100mm

公称压力：PN22、32MPa

法兰标准：H12-67

材    料：锻钢、铸不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）、316L等

上 阀 盖：普通型：-40～+230℃、散热型：+230～+450℃

压盖型式：螺栓压紧式

填    料：V型聚四氟乙烯填料、石棉编织填料、石墨填料

阀内组件

阀芯型式：单座柱塞型阀芯

流量特性：等百分比特性和线性特性

材    料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316L）、6YC1、不锈钢堆焊司太莱合金等

执行机构

型    式：多弹簧薄膜式执行机构

弹簧范围：20～100（标准）、40-200、80-240、20-60、60-100KPa

膜片材料： 橡胶夹尼龙布、乙丙橡胶夹尼龙布

供气压力：140～400KPa

气源接口：RC1/4"

环境温度：-30～+70℃

阀作用型式

分气关式(B)或气开式(K)阀

附件

定位器（HEP型、YT1000型）、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
