进口气动双座调节阀

进口气动双座调节阀

进口气动双座调节阀概述

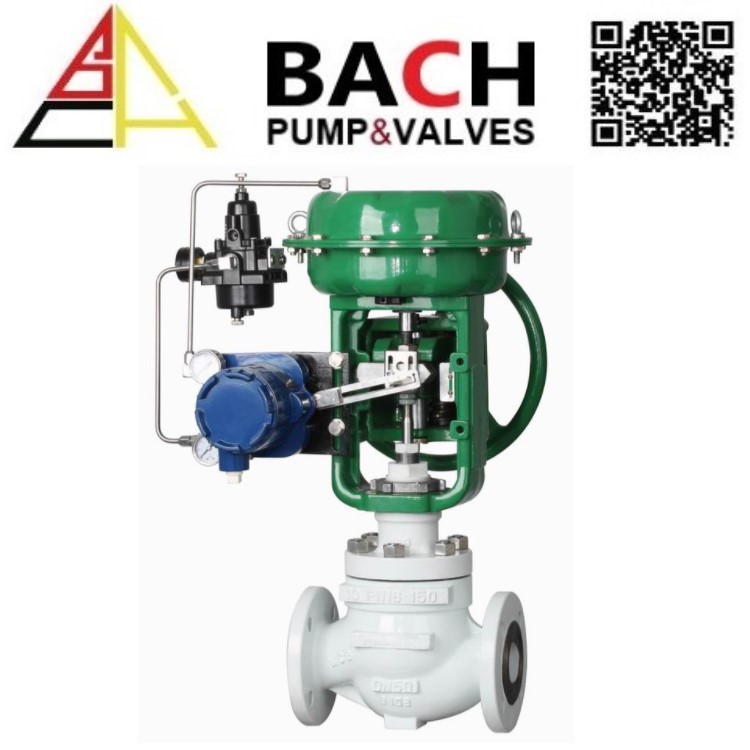

巴赫BACH进口气动双座调节阀由气动薄膜多弹簧执行机构和双座阀组成。

采用新型多弹簧执行机构，具有高度低、重量轻、安装维修简便等优点。

双座阀有上、下两个阀芯球，流体作用在上、下阀芯上的推力，其方向相反而大小接近，不平衡力很小，允许压差大，额定流量系数比同口径的单座阀大，但该阀的泄漏较单座阀大。

适用于对泄露量要求不严格，阀前后压差较大的干净介质场合。

进口气动双座调节阀阀体

型    式：直通双座铸造球型阀

公称通径：25、32、40、50、65、80、100、125、150、200、250、300mm

公称压力：PN1.6、4.0、6.4MPa

法兰标准：ANSI，JB/T79.1-94、79.2-94等

材    料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等

上 阀 盖：标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封-40～+350℃

压盖型式：螺栓压紧式

填    料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

结构形式：标准型、散热型、低温型、波纹管密封型和保温夹套型

进口气动双座调节阀 阀内组件

阀芯型式：双座柱塞型阀芯

流量特性：等百分比特性和线性特性

材    料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

进口气动双座调节阀执行机构

型    式：多弹簧薄膜式执行机构

弹簧范围：20～100（标准）、40-200、80-240、20-60、60-100KPa

膜片材料：丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布

供气压力：140～400KPa

气源接口：RC1/4"

环境温度：-30～+70℃

进口气动双座调节阀 阀作用型式

气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)

进口气动双座调节阀附件

定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
