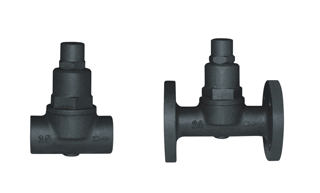

双金属片式疏水阀（法兰）

产品名称：双金属片式疏水阀（法兰）
产品型号：
使用介质：饱和蒸汽 凝结水

一、双金属片式疏水阀介绍
TB型双金属片“蒸汽疏水阀”适用于散热器、换热器、夹套蜗、加热关盘、烘干机、消毒器、层压机等。

二、双金属片式疏水阀结构特点
1，排放温度可在线调整，安装姿势自由，内部全不锈钢。
2，利用高温度凝结水形成水封式，有效减少蒸汽泄漏
3，动作灵敏，抗水击，无噪声，排空性能优良。
4，结构简单，容易维护保修，适用高温蒸汽管线。

三、双金属片式疏水阀结构图

四、双金属片式疏水阀技术参数

五、双金属片式疏水阀排量图

双金属片式疏水阀工作特性

　　1、双金属片式疏水阀内有调整螺栓，可根据需要调节使用温度，一般过冷度调整范围低于饱和温度15℃-30℃，背压率大于70%，可排不凝结气体，耐冻，体积小，能抗水锤，耐高压，任意位置都可安装。
　　2、双金属片有疲劳性，须要经常调整。当装置刚起动时，管道出现低温冷凝水，双金属片是平展的，阀芯在弹簧的弹力下，阀门处于开启位置。当冷凝水温度渐渐升高，双金属片感温起元件开始弯曲变形，并把阀芯推向关闭位置。在冷凝水达到饱和温度之前，疏水阀开始关闭。双金属片随蒸汽温度变化控制阀门开关，阻汽排水。
