倒吊桶式疏水阀工作原理

产品名称：倒吊桶式疏水阀工作原理
产品型号：CS15H CS45H
使用介质：饱和蒸汽 凝结水

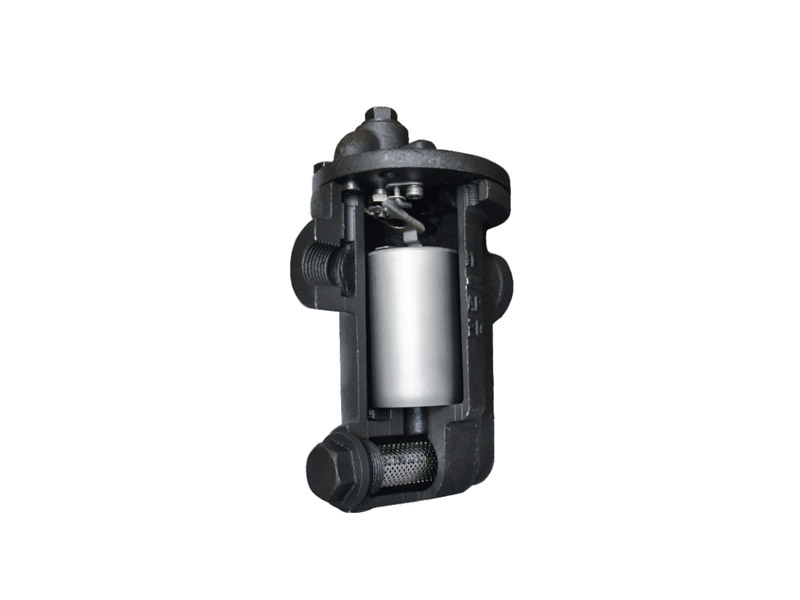

有关倒吊桶式疏水阀的工作原理、循环过程可以从图解中理解。
倒吊桶顶端有一个小孔，它是用来排除桶内的不凝性气体的，目的是防止疏水阀造成气锁现象（当然会有小部分的蒸汽泄出，但是由于孔径小、且压头仅几厘米，泄出的蒸汽失热后变为凝结水，这种泄漏可以忽略不计）。
假如管道里没有凝结水，后续的蒸汽会补上，倒吊桶便保持在上浮的状态，阀瓣继续关闭；
假如管道里是凝结水，当然就没有蒸汽补上，液位逐渐升高以至吊桶下沉开启阀瓣实现排水。

1、当设备刚启动时，管道内出现空气和冷凝水，此时倒吊桶下沉，连杆带动阀芯打开阀口，空气和冷凝水迅速排出，实现快速气动。

2、设备启动后，热凝水进入疏水阀，此时倒吊桶仍处于下沉位置，在工作压差下，热凝水迅速排出。

3、当蒸汽进入倒吊桶内，倒吊桶产生向上浮力，连杆带动阀芯关闭阀口。

4、倒吊桶顶部舍友一个排气孔，当一部分蒸汽从小孔排出，另一部分蒸汽变成凝结水以及凝集水位升高时，倒吊桶市区浮力而下沉，连杆带动阀芯打开阀口，继续排放凝结水。
