直接作用式波纹管减压阀

作者：valves 发布时间：2021-01-18 00:00:00点击：

上海沪贡，上海泵阀品牌。

上海沪贡是集设计研发、制造、试验、销售于一体的阀门水泵生产的企业,主要提供直接作用式波纹管减压阀制造商,主要生产直接作用式波纹管减压阀销售，产品有高、中、低压阀门、水泵.产品按照中国GB、HG、JB,美国API、ANSI,德国DIN和日本JIS等国家标准执行生产。

详细说明

产品简介：

一、直接作用式波纹管减压阀结构特点和用处

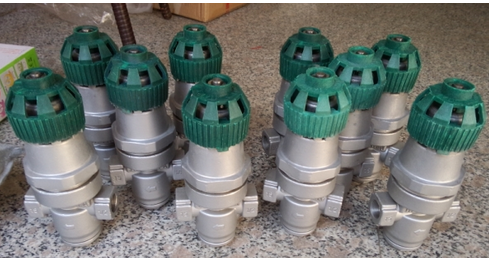

　　本系列减压阀属于直接作用式波纹管减压阀主要由阀座、阀瓣(钢球)、波纹管组合件、弹簧等零件组成,通过调节弹簧设定出口压力,当出口压力减少时阀瓣开度增大,当出口压力达到预定压力时阀瓣开度减小，波纹管减压阀主要是通过介质的阀后压力作用在波纹管的面积上传感给调节弹簧实现减压、稳压功能。

　　本系列波纹管减压阀是应时代节能的要求而设计的，具有多功能、超轻型的特点，广泛用于工厂、宾馆等水、蒸汽、空气、氧气、液化气等管路上。使用时通过旋转塑料手轮即可调节压力，无需工具调节，连接安装方便。波纹管减压阀内部结构使用波纹管，密封面带有过滤网保护装置，不容易损坏内部零件，大大提高使用寿命。

二、直接作用式波纹管减压阀主要技术参数和性能指标

公称压力(Mpa)	1.6
壳体试验压力(Mpa)	2.4
密封试验压力(Mpa)	1.76
最高进口压力(Mpa)	1.6
出口压力范围(Mpa)	0.05-1.0
压力特性偏差(Mpa)△P_2P	GB12244-1989
流量特性偏差(Mpa)△P_2P	GB12244-1989
最小压差(Mpa)	0.15
渗漏量	GB12244-1989
适用介质	水、蒸汽、空气、液体
工作温度	≤220℃

壳体试不包括波纹管，壳体耐压试验时，必须取下波纹管组件后进行。

三、直接作用式波纹管减压阀主要零件材料

零件名称	零件材料
阀体、底盖	CF8
阀盖	铸造铝合金/CF8
阀杆	2Cr13
阀座	2Cr13
钢球	2Cr13
波纹管	1Cr18Ni9Ti
手轮	耐热塑料
主阀弹簧	50CrVA
调节弹簧	60Si2Mn
