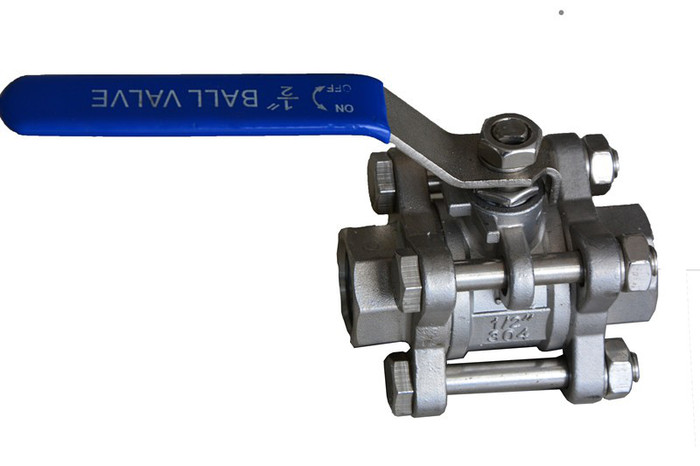

不锈钢三片式螺纹球阀Q11F-16P

作者：valves 发布时间：2021-01-18 00:00:00点击：

上海沪贡，上海泵阀品牌。

上海沪贡是集设计研发、制造、试验、销售于一体的阀门水泵生产的企业,主要提供不锈钢三片式螺纹球阀Q11F-16P制造商,主要生产不锈钢三片式螺纹球阀Q11F-16P销售，产品有高、中、低压阀门、水泵.产品按照中国GB、HG、JB,美国API、ANSI,德国DIN和日本JIS等国家标准执行生产。

【阀门用途】

Q11F螺纹球阀适用于PN1.0~4.0MPa工作温度-29℃~180℃(密封圈为聚四氟乙烯)或-29℃~300℃(密封圈为对位聚苯)的各种管道上，用于切断或接通管路中的介质。同时本公司还可根据用户的实际工况和特殊要求进行设计和制造阀门。选用不同的材料，可适用于水，蒸汽、油品，硝酸，醋酸等介质。

【阀门特点】

1、螺纹球阀根据阀体的结构可分为一片式，两片式和三片式;

2、阀体，阀盖采用先进的硅溶浇铸工艺，结构合理，外形美观;

3、阀座采用弹性密封结构，密封可靠，启闭力矩轻;

4、阀杆采用下装式结构，可防止阀杆吹出;

5、可设置90°开关限位机构，并根据用户需要，可加装带锁装置，防止误操作;

6、螺纹球阀顶部设有IS05211标准的连接尺寸，拿开手柄，可接气动或电动装置。

【结构示意图】

螺纹球阀结构

【执行标准】

设计规范： GB/T 1224 API 6D

螺纹连接： GB/T 7073 ASME B1.20.1 DIN 2999 ISO7/1

试验与检验：GB/T 13927 API 598 API 6D

【性能参数】

螺纹球阀型号		Q11F	Q21F
工作压力(MPa)		1.6~6.4 / Calss150-Calss400
口径(mm)		DN15-DN100 1/2″-4″
适用介质		水、油、气、醋酸类、硝酸类等其他介质
可选材料	阀体	WCB CF8 CF8M 铬钼钢低温钢镍合金 Monel Duplex Steel
	球体	WCB CF8 CF8M 铬钼钢低温钢镍合金 Monel Duplex Steel
	阀杆	2Cr13 F304 F316铬钼钢低温钢镍合金 Monel
	密封面	PTFE RPTFE PEEK
	填料	柔性石墨 PTFE
