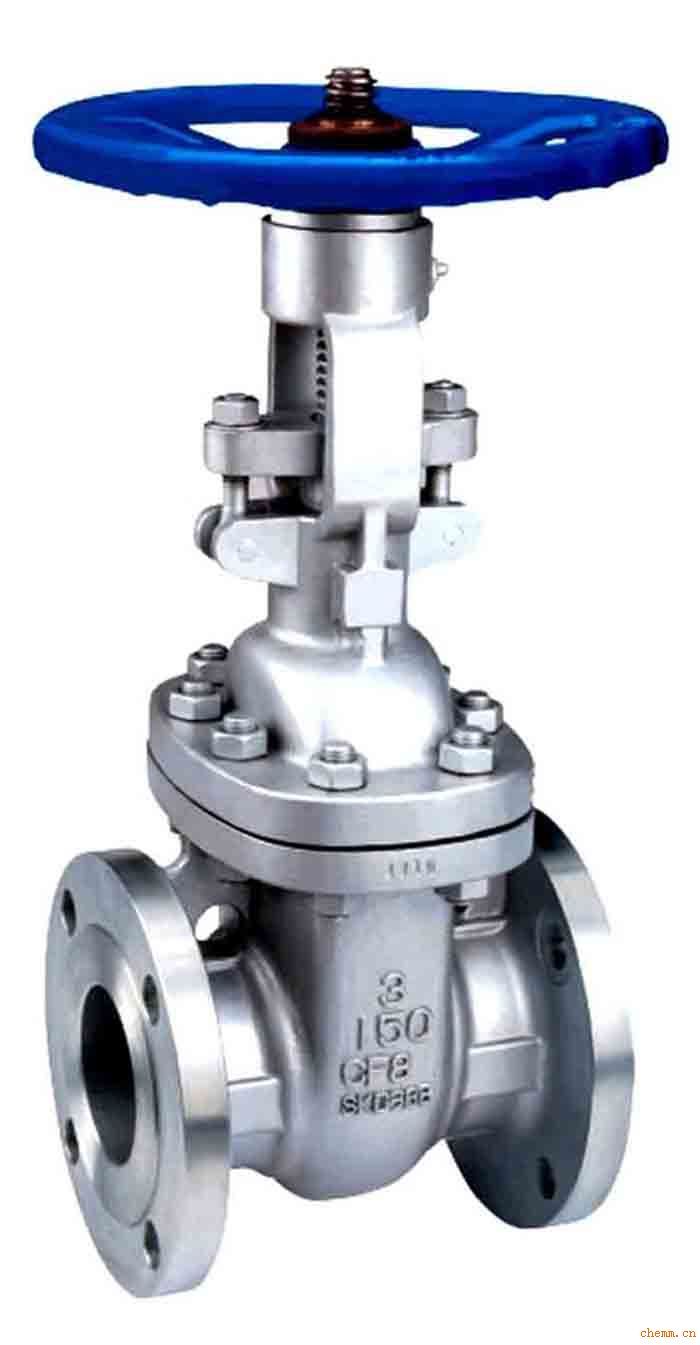

不锈钢美标法兰闸阀Z40W-150LBP

作者：valves 发布时间：2021-01-18 00:00:00点击：

上海沪贡，上海泵阀品牌。

上海沪贡是集设计研发、制造、试验、销售于一体的阀门水泵生产的企业,主要提供不锈钢美标法兰闸阀Z40W-150LBP制造商,主要生产不锈钢美标法兰闸阀Z40W-150LBP销售，产品有高、中、低压阀门、水泵.产品按照中国GB、HG、JB,美国API、ANSI,德国DIN和日本JIS等国家标准执行生产。

详细说明

【产品用途】

API美标闸阀系列产品具有流体阻力小，密封面受冲击侵蚀小，不改变介质流向，不扰流，压降小等特点，适用的压力、温度范围广，是一种常见的截断阀，广泛适用于石油、化工、火力发电厂等油品、水蒸气管路上接通或截断管路中的介质(不可做节流阀使用)。

【基本型号】

API美标闸阀常见的基本型号有：Z40H、Z40Y、Z540H、Z540Y、Z940H、Z940Y等等。

【产品特点】

1、结构紧凑、造型美观、全通径流道、流阻系数小。

2、密封面采用合金钢或硬质合金，密封副材料配对合理，使用寿命长。

3、闸板结构型式为：弹性楔形单闸板或刚性楔形单闸板。阀杆表面经氮化处理，具有良好的抗腐蚀性、抗摩擦性。填料采用柔性石墨，密封可靠，操作灵活，启闭力矩小。

4、可选用各种配管法兰标准及法兰密封面型式，还可选用手动、蜗轮传动、电动、气动、液动等各种驱动方式，满足用户不同需求。

【规格尺寸】

压力：Class150LB、Class300LB、Class600LB、Class900LB、Class1500LB、Class2500LB等。

口径：2"、2 ¹/₂"、3"、4"、5"、6"、8"、10"、12"、14"、16"、18"、20"、24"、26"、28"、30"、32"、36"、40"、42"、48"等。

【执行标准】

设计规范： API 600、API603、API 6D

结构长度： ASME B16.10

法兰连接： ASME B16.5 ASME B16.47

试验与检验：API 598、API 6D、API 600

疏水阀

不锈钢美标闸阀试验压力150LB:

类别	Mpa	PSI
强度试验	3.0	450
高压密封试验（水）	2.2	314
低压密封试验	5-7Bar

不锈钢美标闸阀150Lb连接尺寸和外形尺寸（mm）:

公称通径NPS		单位	L	D	T	G	C	n-Ф	W	H
in	mm	单位	L	D	T	G	C	n-Ф	W	H
1/2〞	15	mm	108	89	12	35	60.5	4-15	90	188
1/2〞	15	in	4.25	3.5	0.47	1.38	2.38	4-0.59	3.54	7.40
3/4〞	20	mm	117	98	12	43	70	4-15	90	202
3/4〞	20	in	4.61	3.86	0.47	1.69	2.76	4-0.59	3.54	7.95
1〞	25	mm	127	108	12	51	79.5	4-15	100	225
1〞	25	in	5	4.25	0.47	2	3.13	4-0.59	4	8.86
11/2〞	40	mm	165	127	14.3	73	98.5	4-16	200	362
11/2〞	40	in	6.5	5	0.56	2.88	3.88	4-0.62	8	14.25
2〞	50	mm	178	152	15.9	92	120.5	4-19	200	409
2〞	50	in	7	6.00	0.625	3.62	4.75	4-0.75	8	16.1
21/2〞	65	mm	190	178	17.5	105	139.5	4-19	250	500
21/2〞	65	in	7.5	7	0.69	4.12	5.50	4-0.75	10	19.68
3〞	80	mm	203	190	19.1	127	152.4	4-19	250	570
3〞	80	in	8	7.50	0.75	5	6	4-0.75	10	22.58
4〞	100	mm	229	229	23.9	157	190.5	8-19	250	590
4〞	100	in	9	9	0.94	6.19	7.5	8-0.75	10	23.6
6〞	150	mm	267	279	25.4	216	241.5	8-22	300	630
6〞	150	in	10.50	11	1	8.5	9.50	8-0.88	12	24.8
8〞	200	mm	292	343	28.5	270	298.5	8-22	350	960
8〞	200	in	11.5	13.50	1.12	10.62	11.75	8-0.88	13.88	37.8
10〞	250	mm	330	406	30.2	342	362	12-25	400	1158
10〞	250	in	13	16	1198	12.75	14.75	12-1	15.7	45.6
12〞	300	mm	356	483	31.8	381	432	12-25	450	1378
12〞	300	in	14	19	1.25	15	17	12-1	17.7	54.3
14〞	350	mm	381	533	35	413	476	12-29	500	1543
14〞	350	in	15	21	1.38	16.25	18.75	12-1.2	79.7	60.75
16〞	400	mm	406	597	36.6	470	539.5	16-29	600	1738
16〞	400	in	16	23.5	1.44	18.5	21.25	16-1.12	23.6	68.4

不锈钢美标闸阀试验压力300LB

类别	Mpa	PSI
强度试验	7.7	1125
高压密封试验（水）	5.8	815
低压密封试验	5-7Bar

不锈钢美标闸阀试验压力 600LB

类别	Mpa	PSI
强度试验	15.4	2225
高压密封试验（水）	5.8	1628
低压密封试验	5-7Bar

不锈钢美标闸阀300Lb连接尺寸和外形尺寸（mm）

公称通径NPS r		单位	L	D	T	G	C	n-Ф	W	H
in	mm	单位	L	D	T	G	C	n-Ф	W	H
1/2〞	15	mm-	140	95	15	35	66.5	4-15	100	201
1/2〞	15	in	5.51	3.74	0.59	1.38	2.62	4-0.59	4	7.91
3/4〞	20	mm	152	117	16	43	82.5	4-19	100	212
3/4〞	20	in	5.98	4.61	0.62	1.69	3.25	4-0.75	4	8.35
1〞	25	mm	165	124	18	51	89	4-19	140	237
1〞	25	in	6.5	4.9	0.71	2	3.5	4-0.75	5.51	9.33
11/2〞	40	mm	190	156	20.7	73	114.5	4-22	200	407
11/2〞	40	in	7.5	6.12	0.81	2.88	4.51	4-0.88	8	16.02
2〞	50	mm	216	165	22.3	92	127	8-19	200	424
2〞	50	in	8.5	6.5	0.88	3.62	5	8-0.75	8	16.7
21/2〞	65	mm	241	190	25.4	105	149	8-22	250	265
21/2〞	65	in	9.5	7.5	1	4.12	5.87	8-0.88	10	18.31
3〞	80	mm	283	210	28.5	127	168.5	8-22	250	535
3〞	80	in	11.25	8.25	1012	5	6.62	8-0.88	10	21
4〞	100	mm	305	254	31.8	157	200	8-22	250	615
4〞	100	in	12	10	1.25	6.19	7.88	8-0.88	10	24.2
6〞	150	mm	4.3	318	36.6	216	270	12-22	350	795
6〞	150	in	15.875	12.5	1.44	8.5	10.62	12-0.88	140	31.3
8〞	200	mm	419	381	41.3	270	330	12-25	400	1012
8〞	200	in	16.5	15	1.62	10.62	12.99	12-1	15.7	39.9
10〞	250	mm	457	444	47.7	342	387.5	16-29	450	1231
10〞	250	in	18	17.50	1.88	12.75	15.25	16-1.12	17.7	48.5

不锈钢美标闸阀600Lb连接尺寸和外形尺寸（mm）

公称通径NPS		单位	L	D	T	G	C	n-Ф	W	H
in	mm	单位	L	D	T	G	C	n-Ф	W	H
2〞	15	mm	292	165	25.4	92	127	8-19	250	458
2〞	15	in	11.5	6.5	1	3.62	5	8-0.75	10	18
21/2〞	20	mm	330	190	28.6	105	149	8-22	250	485
21/2〞	20	in	13	7.48	1.13	4.12	5.87	8-0.88	10	10.09
3〞	25	mm	356	210	31.8	17	168	8-22	250	570
3〞	25	in	14	8.25	1.25	5	6.62	8-0.88	10	22.58
4〞	40	mm	432	273	31.8	157	216	8-25	350	690
4〞	40	in	17	10.75	1.5	6.19	8.5	8-1	14	27.2
6〞	50	mm	559	356	4.7	216	292	12-29	450	910
6〞	50	in	22	14	1.88	8.5	11.50	12-1.12	18	35.8
8〞	65	mm	660	419	55.6	270	349	12-32	500	1064
8〞	65	in	26	16.5	2.19	10.62	13.75	12-1.25	17.7	41.9
