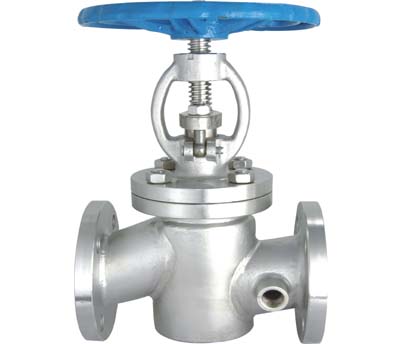

不锈钢保温截止阀BJ41W-16P-64P

作者：valves 发布时间：2021-01-18 00:00:00点击：
不锈钢保温截止阀BJ41W-16P-64P
上海沪贡，上海泵阀品牌。
上海沪贡是集设计研发、制造、试验、销售于一体的阀门水泵生产的企业,主要提供不锈钢保温截止阀BJ41W-16P-64P制造商,主要生产不锈钢保温截止阀BJ41W-16P-64P销售，产品有高、中、低压阀门、水泵.产品按照中国GB、HG、JB,美国API、ANSI,德国DIN和日本JIS等国家标准执行生产。

详细说明

【产品说明】

BJ41W、BJ41Y保温截止阀有三种盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。

【常见型号】

保温截止阀常见的型号有BJ41Y、BJ41W、BJ41H、BJ45H、BJ45Y、BJ45W等。

【结构和特征】

保温截止阀的设计与制造符合API602，BS5352和ASME B16.34；检验与测试按API 598，标记按MSS-SP-25;

全径或缩径;

明杆支架式(OS&Y);

自定心压板压套式;

螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖;

整体式上密封座;

承插端符合ASME B16.11;

螺纹连接端(NPT)符合ANSI/ASME B1.20.1;

阀瓣可变换为节流型、针型、球型和止回型。

【零件材料】

零件名称 CS to ASTM AS to ASTM AS to ASTM
Type F316(L) Type F316(L) Type F304(L) Type F316(L)
阀体 Type A105 A182F22 A182F304(L) A182F316(L)
垫片 316夹柔性石墨+graphite 316夹柔性石墨 SS+PTFE
阀盖螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
圆柱销 A276 420
填料压套 A276 410 A182 F304(L) A182 F316(L)
活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
螺母 A194 2H A194 4 A194 8 A194 8M
阀杆螺母
螺母 A194 2H A194 4 A194 8 A194 8M
铭牌 SS
手轮 A197
填料压板 A216 WCB A351 Cf8
填料 Flexible Graphite PTFE
阀盖 A105 A276 304 A182 F304(L) A182 F316(L)
阀杆 A182 F6 A182 F304 A182 F304(L) A182 F316(L)
阀瓣 A276 420 A276 304 A276 304(L) A276 316(L)
适用介质 水、蒸气、油品等 水、蒸气、油品等 硝酸、醋酸等
适用温度 -29℃-425℃ -29℃-550℃ -29℃-180℃

疏水阀

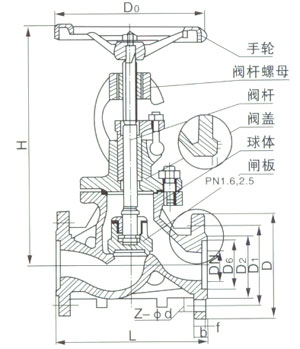

保温截止阀I型主要外形尺寸和连接尺寸(II型法兰大一级)
型号 公称通径DNmm 尺寸
L D D1 D2 B-f Z-Φd H Do 2-G
  W   P
BJ41   -16 R
  H   C
15 130 95 65 45 16-2 4-14 170 170 3/8
20 150 105 75 55 16-2 4-14 190 190 3/8
25 160 115 85 65 16-2 4-14 205 205 3/8
32 180 135 100 78 18-2 4-18 270 270 1/2
40 200 145 110 85 18-3 4-18 310 310 1/2
50 230 160 125 100 18-3 4-18 358 358 1/2
65 290 180 145 120 18-3 4-18 373 373 1/2
80 310 195 160 135 20-3 8-18 435 435 1/2
100 350 215 180 155 20-3 8-18 500 500 1/2
125 400 245 210 185 22-3 8-18 614 614 1/2
150 480 280 240 210 24-3 8-23 674 674 1/2
200 600 335 295 264 26-3 12-23 818 818 1/2
250 730 405 355 320 30-3 12-25 949 969 1/2



型号 公称通径DNmm 尺寸
L D D1 D2 B-f Z-Φd H Do 2-G
  W   P
BJ41   -25 R
  H   C
15 130 95 65 45 16-2 4-14 233 120 3/8
20 150 105 75 55 16-2 4-14 275 140 3/8
25 160 115 85 65 16-2 4-14 285 160 3/8
32 180 135 100 78 18-2 4-18 302 180 1/2
40 200 145 110 85 18-3 4-18 355 200 1/2
50 230 160 125 100 20-3 4-18 362 240 1/2
65 290 180 145 120 22-3 8-18 400 280 1/2
80 310 195 160 135 22-3 8-18 430 320 1/2
100 350 230 190 160 24-3 8-18 465 360 1/2
125 400 270 220 188 28-3 8-23 550 400 1/2
150 480 300 250 218 30-3 8-25 700 400 1/2
200 600 360 310 278 34-3 12-25 780 450 1/2
250 730 425 370 335 36-3 12-30 900 550 1/2



型号 公称通径DNmm 尺寸
L D D1 D2 D6 B-f Z-Φd H 2-G
  W   P
BJ41   -40 R
  H   C
15 130 95 65 45 40 16-2 4-14 233 3/8
20 150 105 75 55 51 16-2 4-14 275 3/8
25 160 115 85 65 58 16-2 4-14 285 3/8
32 180 135 100 78 66 18-2 4-18 302 1/2
40 200 145 110 85 76 18-3 4-18 355 1/2
50 230 160 125 100 88 20-3 4-18 370 1/2
65 290 180 145 120 110 22-3 8-18 408 1/2
80 310 195 160 135 121 22-3 8-18 436 1/2
100 350 230 190 160 150 24-3 8-23 475 1/2
125 400 270 220 188 176 28-3 8-25 558 1/2
150 480 300 250 218 204 30-3 8-25 720 1/2
200 600 375 320 282 260 38-3 12-30 800 1/2



型号 公称通径DNmm 尺寸
L D D1 D2 D6 B-f Z-Φd H 2-G
  W   P
BJ41   -64 R
  H   C
15 170 105 75 55 55 18-2 4-14 240 3/8
20 190 125 90 68 68 20-2 4-14 280 3/8
25 210 135 100 78 78 22-2 4-14 290 3/8
32 230 150 110 82 82 24-2 4-18 325 1/2
40 260 165 125 95 95 24-3 4-18 360 1/2
50 300 175 135 105 105 26-3 4-18 410 1/2
65 340 200 160 130 130 28-3 8-18 430 1/2
80 380 210 170 140 140 30-3 8-18 465 1/2
100 430 250 200 168 168 32-3 8-18 537 1/2
125 500 295 240 202 202 36-3 8-23 630 1/2
150 550 340 280 240 240 38-3 8-25 790 1/2
200 650 405 345 300 300 44-3 12-25 910 1/2




声明：本产品介绍中所有文字、数据、图片考虑到使用工况条件不同，难免会产生误差、不恰当或是有不充分的描述，故均适用于参考，同一种产品在不同的场合与工况有不同的搭配，如果您对本文中所提供的产品内容有任何疑问，如果您是非专业人士，欢迎您向本公司来电咨询，请您联系我们，我们将竭诚为您服务！
技术QQ;2412941573
销售电话 :13917052988 (微信同号）。
