详细说明
美标波纹管截止阀
双层波纹管、维修方便、双重密封
的详细信息
|
■应用场合：电站、天然气、氨、冷冻系统、热油系统、热水
■阀门采用标准：设计制
造标准：BS5160；结构长度标准：ANSI B16.10；
法兰标准：ANSI B16.5；检验试验标准：API598
|
 |
|

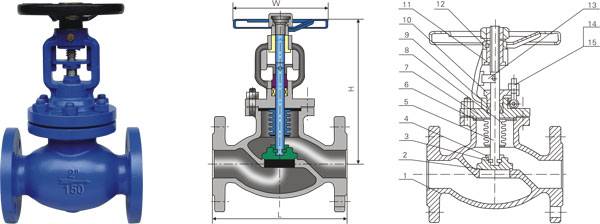

性能及外型尺寸 |
|
DN |
L |
H |
W |
行程 |
Kv |
重量Kg |
|
150LB |
300LB |
150LB |
300LB |
△h |
150LB |
300LB |
|
15 |
108 |
452 |
191 |
120 |
140 |
6 |
4.2 |
3.7 |
4.3 |
|
20 |
117 |
178 |
191 |
120 |
140 |
6 |
7.4 |
4.4 |
4.8 |
|
25 |
127 |
203 |
197 |
140 |
140 |
8 |
12.0 |
5.1 |
6.3 |
|
32 |
140 |
216 |
200 |
140 |
160 |
8 |
19.0 |
7.5 |
7.8 |
|
40 |
165 |
229 |
218 |
160 |
180 |
13 |
30.0 |
8.8 |
10.3 |
|
50 |
203 |
267 |
220 |
180 |
180 |
13 |
47.0 |
12.2 |
12.6 |
|
65 |
216 |
292 |
238 |
180 |
200 |
16 |
77.0 |
16.1 |
19.0 |
|
80 |
241 |
318 |
250 |
200 |
250 |
20 |
120.0 |
21.4 |
25.0 |
|
100 |
292 |
356 |
300 |
250 |
300 |
25 |
188.0 |
33.0 |
35.0 |
|
125 |
356 |
400 |
350 |
300 |
350 |
32 |
288.0 |
51.0 |
56.0 |
|
150 |
406 |
444 |
350 |
300 |
350 |
40 |
410.0 |
69.0 |
74.0 |
|
200 |
495 |
559 |
450 |
400 |
450 |
50 |
725.0 |
105.0 |
160.0 |
|
250 |
622 |
622 |
520 |
520 |
520 |
65 |
1145.0 |
180.0 |
260.0 |
|
300 |
698 |
711 |
520 |
520 |
520 |
75 |
1635.0 |
265.0 |
370.0 |
|
|
|
|
|
阀体、阀盖 |
阀杆 |
启闭件 |
密封面 |
波纹管 |
|
GS-C25 |
2Cr13 |
2Cr13 |
2Cr13
、STL |
SS304 |
1Cr
18Ni9Ti |
1Cr
18Ni9Ti |
1Cr
18Ni9Ti |
1Cr18Ni
9Ti、STL |
SS304 |
CF3、CF8
CF3、CF8 |
SS316 |
SS316 |
304L、304
、316L、
316、STL |
316
|
|
|
公称压力 |
1.6MPa |
2.5MPa |
4.0MPa |
|
壳体强度 |
2.4MPa |
3.8MPa |
6.0MPa |
|
密封试验 |
1.8MPa |
2.8MPa |
4.4MPa |
|
适用温度 |
-20～350℃ |
|
适用介质 |
水、蒸汽、
热油、油品等 |
|
|
说明：1、有其它材质及要求请提供工艺参数
2、Kv=0.85Cv
|
