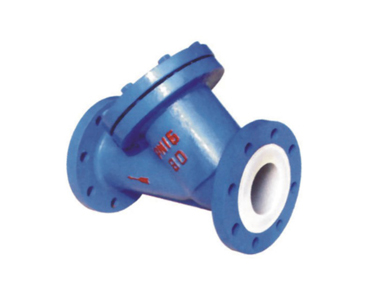

衬氟Y型过滤器GL41F46

作者：valves 发布时间：2021-01-18 00:00:00点击：

上海沪贡，上海泵阀品牌。

上海沪贡是集设计研发、制造、试验、销售于一体的阀门水泵生产的企业,主要提供衬氟Y型过滤器GL41F46制造商,主要生产衬氟Y型过滤器GL41F46销售，产品有高、中、低压阀门、水泵.产品按照中国GB、HG、JB,美国API、ANSI,德国DIN和日本JIS等国家标准执行生产。

详细说明

衬氟Y型过滤器产品概述：

GL41F46Y型衬氟过滤器是用来清除腐蚀性介质中的杂质，保护泵、阀门及其它设备的正常使用。一般通水网为20-60目/cm2，通气网为40-100目/cm2，通油网为100-480目/cm2，可根据介质相应配置。由于过滤器内壁及滤网均采用耐腐蚀性极强的四氟制成，因此该产品被广泛应用于各种腐蚀性管路中。

衬氟Y型过滤器规范标准：

法兰尺寸PN1.0MPa按GB9115.8-88标准。

法兰尺寸PN1.6MPa按GB9113.3-88标准。

法兰尺寸PN2.5MPa按GB9113.4-88标准。

衬氟Y型过滤器零件材料：

序号	零件名称	灰铸铁	碳钢
序号	零件名称	Z	C
1	阀体、阀盖	HT250/A126	WCB/A216WCB
2	过滤网	PTFE(F4)
3	螺栓/螺母	35/45、A193B7/A194
4	衬里层	FEP(F46)PCTFE(F3)

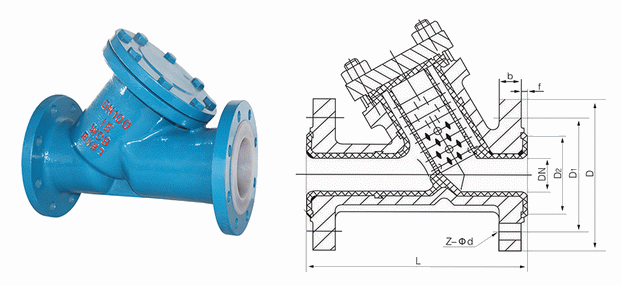

衬氟Y型过滤器外形结构图：

衬氟Y型过滤器连接尺寸：

公称通径		GL41F46-10/16/25Y型衬氟过滤器
DN (mm)	NPS (in)	L	D	D1	D2	b	f	H1	H	Z-φd	重量(kg)
DN (mm)	NPS (in)	PN1.0～2.5(MPa)
20	3/4	150	105	75	55	16	2	70	122	4-14	3.3
25	1	160	115	85	65	16	2	78	135	4-14	4.2
32	11/4	190	135	100	78	18	2	86	154	4-18	6.6
40	11/2	200	145	110	85	18	3	92	164	4-18	7.3
50	2	230	160	125	100	20	3	102	182	4-18	12
65	21/2	250	180	145	120	20	3	115	205	4-18	16
80	3	280	195	160	135	22	3	135	232	8-18	23
100	4	320	215	180	155	24	3	156	263	8-18	32
125	5	400	245	21O	185	26	3	248	370	8-18	39
150	6	500	280	240	210	28	3	285	425	8-23	52
200	8	600	335	295	265	30	3	362	530	8-23	89
