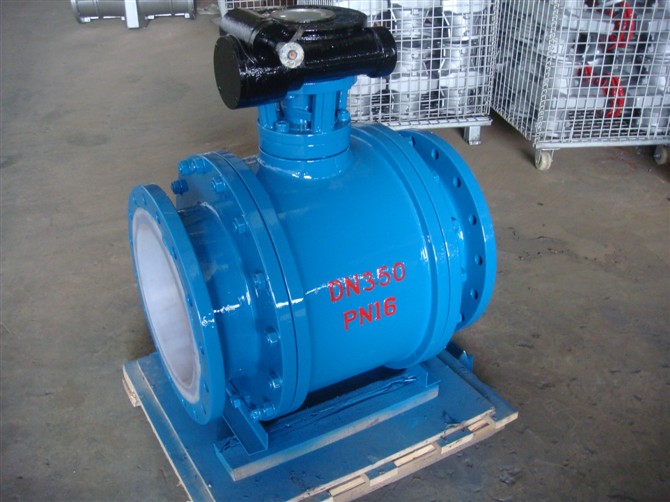

衬氟蜗轮球阀Q347F46

作者：valves 发布时间：2021-01-18 13:52:01点击：

上海沪贡，上海泵阀品牌。

上海沪贡是集设计研发、制造、试验、销售于一体的阀门水泵生产的企业,主要提供衬氟蜗轮球阀Q347F46制造商,主要生产衬氟蜗轮球阀Q347F46销售，产品有高、中、低压阀门、水泵.产品按照中国GB、HG、JB,美国API、ANSI,德国DIN和日本JIS等国家标准执行生产。

详细说明

衬氟蜗轮球阀产品概述：

Q347F46衬氟蜗轮球阀是用带圆形通孔的球体作启闭件，球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭，球阀密闭在各类管路系统种用于截断或接通介质，使介质按照预定的程序输送到各个指定点。采用特殊的模压工艺，使密封面致密良好。球体与阀杆铸为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，根本保证使用中的安全性；采用全塑料衬里工艺，耐介质的强腐蚀。适用于-50℃-150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

衬氟蜗轮球阀产品特点：

1、采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”，以外其它任何强腐蚀性质。

2、采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护。

3、启闭件球件与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，从根本上保证了工程中的使用安全性。

4、结构紧凑合理，阀体内腔空间最小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏。

衬氟蜗轮球阀零件材料：

阀体	WCB	ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M	CF3M
球体阀杆	2Cr13	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
阀座	PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
垫片	聚四氟乙烯PTFE 不锈钢/柔性石墨齿形垫片
阀杆座	PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO 不锈钢/柔性石墨
填料	聚四氟乙烯PTFE 增强柔性石墨
填料压盖	WCB	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
温度	-29～150(聚四氟乙烯 PTFE) -29～200(加玻纤增强聚四氟乙烯 PTFE+GLASS) -29～300(对位聚笨 PPL)
介质	水蒸汽油品	硝酸类		强氧化介质	醋酸类		尿素类

衬氟蜗轮球阀压力测试：

公称压力	1.6	2.5	4.0
强度试验	2.4	3.8	6.0
水密封试验	1.8	2.8	4.4
气密封试验	0.4-0.7

衬氟蜗轮球阀外形结构图：
疏水阀

衬氟蜗轮球阀连接尺寸：

1.6MPa	DN	L	D	D1	D2	b	Z-φd	H0	H1	H2
凸面法兰 Q347F46 16C 16P 16R	32	140	135	100	78	16	4-18	30	85	160
	40	165	145	110	85	16	4-18	32	95	230
	50	178	160	125	100	16	4-18	43	107	230
	65	190	180	145	120	18	4-18	70	142	400
	80	203	195	160	135	20	8-18	110	152	400
	100	305	215	180	155	20	8-18	150	178	500
	125	356	245	210	185	22	8-18	200	252	500
	150	394	280	240	210	24	8-23	230	278	600
	200	457	335	295	265	26	12-23	260	395	600
	250	533	405	355	320	30	12-25	283	480	800
	300	610	460	410	375	30	12-25	380	585	800
	350	686	520	470	435	34	16-25	425	625	800
	400	762	580	525	485	36	16-30	492	720	800
	500	914	705	650	608	44	20-34	555	840	830
	600	1067	840	770	718	48	20-41	675	1050	830
	700	1245	910	940	788	50	24-41	850	1150	830

2.5MPa	DN	L	D	D1	D2	b	Z-φd	H0	H1	H2
凸面法兰 Q347F46 25 25P 25R	32	180	135	100	78	18	4-18	30	85	160
	40	190	145	110	85	18	4-18	32	95	230
	50	216	160	125	100	20	4-18	43	107	230
	65	241	180	145	120	22	8-18	70	142	400
	80	283	195	160	135	22	8-18	110	152	400
	100	305	230	190	160	24	8-23	150	178	500
	125	381	270	220	188	28	8-25	200	252	500
	150	403	300	250	218	30	8-25	230	278	600
	200	502	360	310	278	34	12-25	260	395	600
	250	568	425	370	332	36	12-30	283	480	800
	300	648	485	430	390	40	16-30	380	585	800
	350	762	550	490	448	44	16-34	425	625	800
	400	838	610	550	505	48	16-34	492	720	800
	500	991	730	660	610	52	20-41	555	840	830
	600	1143	840	770	718	56	20-41	675	1050	830
	700	1346	955	875	815	60	24-48	850	1150	830

4.0MPa	DN	L	D	D1	D2	D6	b	Z-φd	H0	H1	H2
凸凹法兰 Q347F46 40 40P 40R	32	180	135	100	78	66	18	4-18	30	85	160
	40	190	145	110	85	76	18	4-18	32	95	230
	50	216	160	125	100	88	20	4-18	43	107	230
	65	241	180	145	120	110	22	8-18	70	142	400
	80	283	195	160	135	121	22	8-18	110	152	400
	100	305	230	190	160	150	24	8-23	150	178	500
	125	381	270	220	188	176	28	8-25	200	252	500
	150	403	300	250	218	204	30	8-25	230	278	600
	200	502	375	320	282	260	38	12-30	260	395	600
	250	568	445	385	345	313	42	12-34	283	480	800
	300	648	510	450	408	364	46	16-34	380	585	800
	350	762	570	510	465	422	52	16-34	425	625	800
	400	838	655	585	535	474	58	16-41	492	720	800
	500	991	755	670	612	576	62	20-48	555	840	830
	600	1143	890	795	730	678	62	20-54	675	1050	830
	700	1346	995	900	835	768	68	24-54	850	1150	830
