衬氟涡轮对夹式蝶阀D371F46

作者:valves 发布时间:2021-01-18 00:00:00点击:

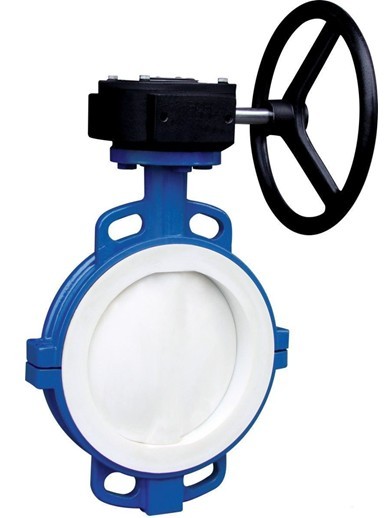

衬氟涡轮对夹式蝶阀D371F46
上海沪贡,上海泵阀品牌。
上海沪贡是集设计研发、制造、试验、销售于一体的阀门水泵生产的企业,主要提供衬氟涡轮对夹式蝶阀D371F46制造商,主要生产衬氟涡轮对夹式蝶阀D371F46销售,产品有高、中、低压阀门、水泵.产品按照中国GB、HG、JB,美国API、ANSI,德国DIN和日本JIS等国家标准执行生产。

详细说明

衬氟涡轮对夹式蝶阀产品概述:
D371F46对夹式衬氟蝶阀是用阀杆一起转动的蝶板作启闭件,用以实现阀门的开启、关闭与调节。蝶阀在管路中除了起切断和截流用外,近年来已经把密封性能作为评价的主要指标,受到市场青睐。另外,蝶阀还有体裁积小、重量轻、结构简单等优点,与同参数闸阀比较,平均减轻重量达30~50%,蝶板旋转90度即可实现启、闭过程,又由于转轴两侧蝶板受介质作用力近似相等,转矩相反,因此启闭力矩较小。对夹式衬氟蝶阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
衬氟涡轮对夹式蝶阀工作原理:
D371F46对夹式衬氟蝶阀采用对分两片阀体组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀,其中D71F46阀杆与蝶板(锻)为一体,表面均匀包覆一层FEP。阀体通道内表面光滑、流体阻力小、CV值高、流通能力强、扭矩适中,采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。

衬氟涡轮对夹式蝶阀零件材料:
上下阀体:铸铁、铸钢、不锈钢、衬F4、F46
阀座F4/F46
带杆蝶板全衬F4/F46、半衬 (不锈钢)F4、F46
衬垫硅橡胶
蜗轮/手柄球墨铸铁、铝合金


衬氟涡轮对夹式蝶阀外形结构图:
疏水阀


衬氟涡轮对夹式蝶阀连接尺寸:

公称通径
标准值
参考值
DN (mm)
NPS (inch)
L
D
D1
D2
f
b
Z-φd
D0
H
W(kg)
PN1.0(MPa)
40
11/2
33
145
110
85
3
18
4-φ18
160
140
3
50
2
43
160
125
100
3
20
4-φ18
200
200
4
65
21/2
46
180
145
120
3
20
4-φ18
250
250
6
80
3
46
195
160
135
3
22
4-φ18
250
250
8
100
4
52
215
180
155
3
22
8-φ18
300
185
12
125
5
56
245
210
185
3
24
8-φ18
300
203
18
150
6
56
280
240
210
3
24
8-φ23
200
225
28
200
8
60
335
295
265
3
26
8-φ23
200
275
56
250
10
68
390
350
320
3
28
12-φ23
240
315
72
300
12
78
440
400
368
4
28
12-φ23
240
348
88
350
14
78
500
460
428
4
30
16-φ23
280
415
170
400
16
102
565
515
482
4
32
16-φ25
280
460
145
450
18
114
615
565
532
4
32
20-φ25
320
500
165
500
20
127
670
620
585
4
34
20-φ30
320
530
195
600
24
154
780
725
685
5
36
20-φ30
360
610
268
700
28
165
895
840
800
5
40
24-φ30
360
675
320
800
32
190
1010
950
905
5
44
24-φ30
360
805
395
900
36
203
1110
1050
1005
5
46
28-φ34
380
995
450
1000
40
216
1220
1160
1115
5
50
28-φ34
400
1170
680
1200
48
254
1450
1380
1325
5
56
32-φ41
400
1295
825

公称通径
标准值
参考值
DN (mm)
NPS (inch)
L
D
D1
D2
f
b
Z-φd
D0
H
W(kg)
PN1.6(MPa)
40
11/2
33
145
110
85
3
18
4-φ18
200
145
4
50
2
43
160
125
100
3
20
4-φ18
200
150
5
65
21/2
46
180
145
120
3
20
4-φ18
250
160
7
80
3
46
195
160
135
3
22
8-φ18
250
170
10
100
4
52
215
180
155
3
24
8-φ18
300
185
14
125
5
56
245
210
185
3
26
8-φ18
300
210
22
150
6
56
280
240
210
3
28
8-φ23
200
230
32
200
8
60
335
295
265
3
30
12-φ23
240
285
66
250
10
68
405
355
320
3
32
12-φ25
240
325
80
300
12
78
460
410
375
4
34
12-φ25
280
360
94
350
14
78
520
470
435
4
38
16-φ25
280
430
125
400
16
102
580
525
485
4
40
16-φ30
320
475
150
450
18
114
640
585
545
4
44
20-φ30
320
525
172
500
20
127
705
650
608
4
46
20-φ34
320
565
225
600
24
154
840
770
718
5
54
24-φ41
360
620
290
700
28
165
910
840
788
5
54
24-φ41
360
686
268
800
32
190
1020
950
898
5
54
24-φ41
380
815
425
900
36
203
1120
1050
998
5
54
28-φ41
400
1010
495
1000
40
216
1255
1170
1110
5
60
28-φ48
400
1185
710




声明:本产品介绍中所有文字、数据、图片考虑到使用工况条件不同,难免会产生误差、不恰当或是有不充分的描述,故均适用于参考,同一种产品在不同的场合与工况有不同的搭配,如果您对本文中所提供的产品内容有任何疑问,如果您是非专业人士,欢迎您向本公司来电咨询,请您联系我们,我们将竭诚为您服务!
技术QQ;2412941573
销售电话 :13917052988 (微信同号)。
