直角式衬氟截止阀J44F46

作者:valves 发布时间:2021-01-18 00:00:00点击:

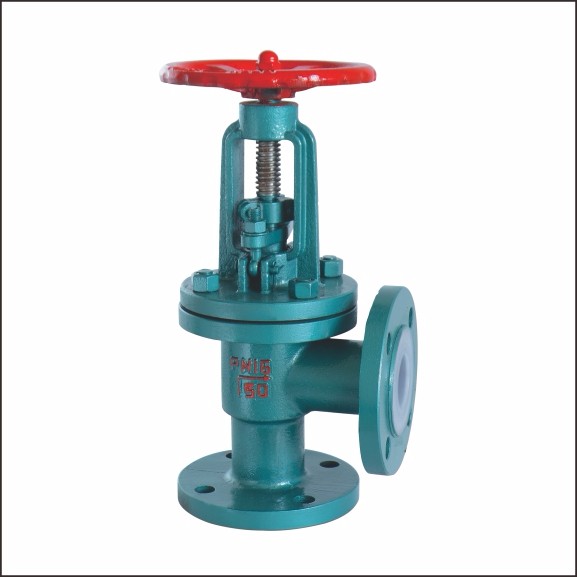

直角式衬氟截止阀J44F46
上海沪贡,上海泵阀品牌。
上海沪贡是集设计研发、制造、试验、销售于一体的阀门水泵生产的企业,主要提供直角式衬氟截止阀J44F46制造商,主要生产直角式衬氟截止阀J44F46销售,产品有高、中、低压阀门、水泵.产品按照中国GB、HG、JB,美国API、ANSI,德国DIN和日本JIS等国家标准执行生产。

详细说明

J41F46衬氟塑料截止阀概述

J41F46直通式衬氟截止阀是指关闭件(阀瓣)由阀杆带动并沿阀痤中心轴线做升降运动的阀门,在管路上主要用来接通或截断管路中的介质,但不能做节流用。

截止阀基本结构:

1、氟塑料衬里J41F46型直通式,具有结构紧凑、启闭灵活、耐腐蚀性能强,行程短(一般为公称通径1/4)等优点,被广泛应用在石油、化工等管路系统做截断介质用,但需要强调的是氟塑料衬里的截阀严禁用做流量调节,以免节流口处产生高速介质流冲蚀破坏密封面。
2、阀瓣与阀杆设计为一体结构,用以防止由管路压力波动造成内件冲出阀体的可能有性,结构紧凑,使用安全。

J41F46直通式衬氟截止阀设计特点

1、氟塑料全衬里J41F46型直通式、J45F46型直流式、J44F46型角式截止阀,具有结构紧凑、启闭灵活、耐腐蚀性能强,行程短(一般为公称通径1/4)等项优点,被广泛应用在石油、化工等管路系统中做截断介质用,但需要强调的是氟塑料衬里的截止阀严禁用做流量调节,以免节流口处产生的高速介质流冲蚀破坏密封面。
2、阀瓣与阀杆设计为一体结构,用以防止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑,使用安全。
3、氟塑料全衬里截止阀可根据所输送介质、客户要求选用内衬里材质,主要有: 聚四氟乙烯(PTFE,简称F4 ) 聚全氟代乙丙烯(FEP,简称F46) 可熔性聚四氟乙烯(PFA) 超高分子量聚乙烯(PE)

J41F46直通式衬氟截止阀性能参数

公称通径:DN15~350mm
公称压力:PN1.0~2.5Mpa
连接形式:法兰连接
驱动装置:手动,蜗轮传动,电动,气动
适用介质:硫酸,氢氟酸,磷酸,氯气,强碱,王水等任意具有强腐蚀性的介质。

J41F46直通式衬氟截止阀型号与意义

J41F46-16-DN200
J:截止阀类代号
4:连接型式为法兰连接
1:结构型式为直通式
F46:过流部分材料为F46(聚全氟乙丙烯)
16:16公斤压力
DN200:通径为200MM

J41F46直通式衬氟截止阀主要零部件材料表:


序号 零件名称 灰铸铁 铸钢 不锈钢 超低碳不锈钢
Z C P R PL RL
1 阀体、阀盖 HT250 WCB CF8 CF8M CF3 CF3M
2 阀瓣、阀杆 35 1Cr13 1Cr18NI9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
3 活节螺栓 35 35 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2
4 衬里层/阀座 衬硬橡胶(NR)FEP(F46) PCTFE(F3)PFA(可溶性聚四氟乙烯)
5 填料 PTFE(F4) PTFE(F4)
6 填料压盖 WCB WCB CF8 CF8M CF3 CF3M
7 阀杆螺母 ZCuAl10Fe3 ZCuAl10Fe3
8 螺栓 35 35 1Cr17Ni2 1Cr17Ni2 1Cr17Ni9Ti 1Cr17Ni9Ti
9 螺母 45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9
10 手轮 HT200 HT200 WCC WCC WCC WCC
