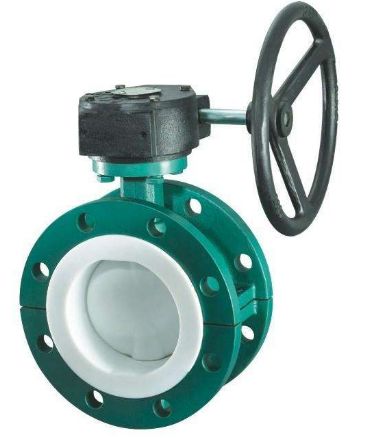

衬氟法兰蝶阀,蝶阀是随阀杆一起转动的蝶板作启闭件,用以实现阀门的开启、关闭与调节。蝶阀在管路中除了起截断和节流用外,蝶阀还有体积小、重量轻、结构紧凑等优点,与同参数闸阀比较,平均减轻重量达30—50% 蝶板旋转900既可实现启、闭过程,又由于转轴两侧蝶板受介质作用力近似相等,转矩相和启闭力矩较小。

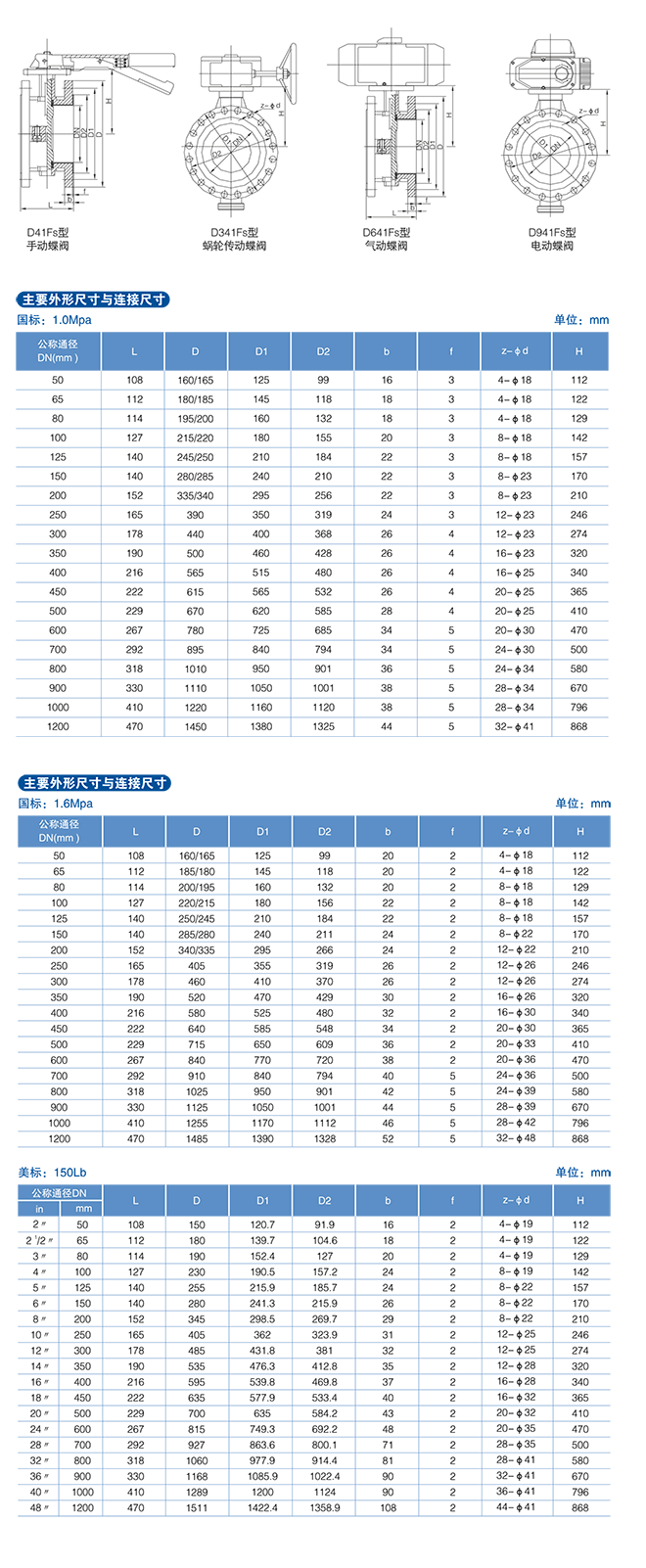

一、氟塑料衬里蝶阀系列
1、其基本类型有两种,即D71F4和D71F46(中线)全衬里型对夹式蝶阀与D341F4和D341F46(中线)全衬里型法兰连接蝶阀,采用对分两片式阀体组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀,其中D71F46阀杆与蝶板(锻)为一体,表面均匀包覆一层FEP。阀体通道内表面光滑,CV值高流通能力强,扭矩适中,采用四级密封结构并在密封面配耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。
2、由上述型号扩展而成的D341F4和D341F46型法兰连接蝶阀阀体全衬里,蝶板为不锈钢的半衬里型蝶阀。

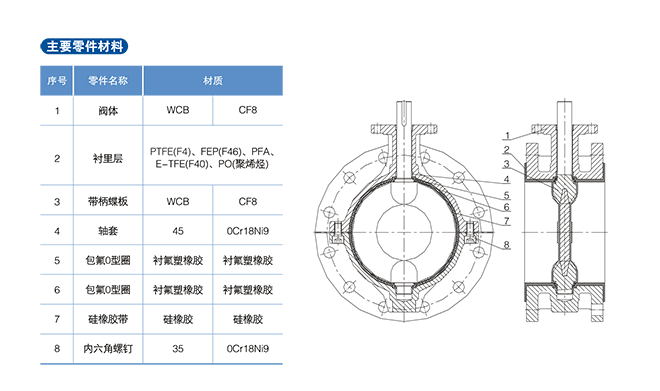

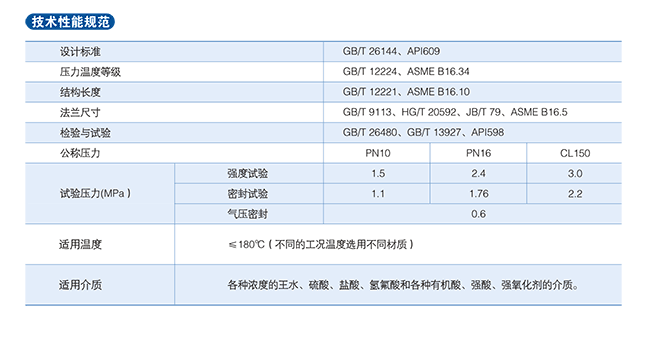

二、结构特点
1、中线蝶阀为整个蝶板与阀座在3600圆周内同心(中线),具有密封功能,压力、流量可自由调节。
2.四级加载弹性密封,绝对保证了阀门内、外的零泄漏。 A、轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈。 B、轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合。 C、轴的径向采用0型圈与金属垫的组合。 D、阀座镶在有弹性条的阀体槽内。
三、驱动方式手动、蜗轮传动、气动、电动。
