气动对夹式衬氟蝶阀D671F46

作者:valves 发布时间:2021-01-18 00:00:00点击:
气动对夹式衬氟蝶阀D671F46
上海沪贡,上海泵阀品牌。
上海沪贡是集设计研发、制造、试验、销售于一体的阀门水泵生产的企业,主要提供气动对夹式衬氟蝶阀D671F46制造商,主要生产气动对夹式衬氟蝶阀D671F46销售,产品有高、中、低压阀门、水泵.产品按照中国GB、HG、JB,美国API、ANSI,德国DIN和日本JIS等国家标准执行生产。

详细说明

气动对夹式衬氟蝶阀D671F46产品概述:
D671F46气动对夹式衬氟蝶阀采用带有球形密封表面的衬氟塑料包衬蝶板,配以阀座基部的硅橡胶衬垫调节阀门的密封性能;该阀门操作轻便,严密的密封性能,超长的使用寿命;可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。阀体采用分体式,阀轴现端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制, 从而达到产品结构紧凑、外形美观、工艺合理、性能可靠。保证阀轴不与腔内流体介质接触,更换阀轴时非常方便,阀门不需要拆离离管道即可完成。
气动对夹式衬氟蝶阀D671F46适用介质:
气动对夹式衬氟蝶阀产品广泛适用 于各种不同类型工业管道中液体和气体(包括蒸气)的输送,特别是具有严惩腐蚀性介质的使用场合如硫酸、氢氟酸、磷、酸、氯气、强碱,王水等具有强腐蚀的介质。

气动对夹式衬氟蝶阀D671F46零件材料:
序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸钢
Z C P R PL RL
1 阀体/阀盖 HT250 WCB CF8 CF8M CF3 CF3M
2 蝶板 WCB 35 CF8 CF8M CF3 CF3M
3 阀杆 1Cr13 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00Cr18Ni10 000Cr17Ni14Mo2
4 衬里/阀座 PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
5 密封圈 FPM(氟橡胶) FPM(氟橡胶)
6 弹性条(垫) Si(硅橡胶) Si(硅橡胶)
7 调节定位座 0Cr18Ni9 0Cr18Ni9 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
8 紧固螺栓 35 35 1Cr17Ni2 1Cr17Ni2 1Cr18Ni9Ti 1Cr18Ni9Ti
9 螺母 45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9
10 操作手柄 ZL101

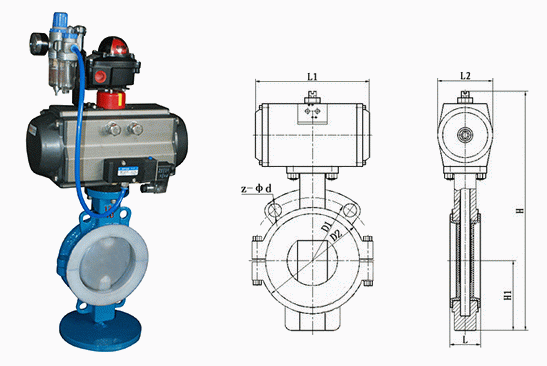

气动对夹式衬氟蝶阀D671F46外形结构图:
疏水阀


气动对夹式衬氟蝶阀D671F46连接尺寸:

公称通经 L D D1 D2 f b Z-φd D D1 D2 f b Z-φd
DN(mm) NPS(inch) PN1.0MPa PN1.6MPa
40 3/2 33 145 110 85 3 18 4-φ18 145 110 85 3 18 4-φ18
50 2 43 160 125 100 3 20 4-φ18 160 125 100 3 20 4-φ18
65 5/2 46 180 145 120 3 20 4-φ18 180 145 120 3 20 4-φ18
80 3 46 195 160 135 3 22 4-φ18 195 160 135 3 22 8-φ18
100 4 52 215 180 155 3 22 8-φ18 215 180 155 3 24 8-φ18
125 5 56 245 210 185 3 24 8-φ18 245 210 185 3 26 8-φ18
150 6 56 280 240 210 3 24 8-φ23 280 240 210 3 28 8-φ18
200 8 60 335 295 265 3 26 8-φ23 335 295 265 3 30 12-φ23
250 10 68 390 350 320 3 28 12-φ23 405 355 320 3 32 12-φ25
300 12 78 440 400 368 3 28 12-φ23 460 410 375 4 34 12-φ25
350 14 78 500 460 428 4 30 16-φ23 520 470 435 4 38 16-φ25
400 16 102 565 515 482 4 32 16-φ25 580 525 485 4 40 16-φ30
450 18 114 615 565 532 4 32 20-φ25 640 585 545 4 44 20-φ30
500 20 127 670 620 585 4 34 20-φ25 705 650 608 4 46 20-φ34
600 24 154 780 725 685 5 36 20-φ30 840 770 718 5 54 20-φ41
700 28 165 895 840 800 5 40 24-φ30 910 840 788 5 54 24-φ41
800 32 190 1010 950 905 5 44 24-φ34 1020 950 898 5 54 24-φ41
900 36 203 1110 1050 1005 5 46 28-φ34 1120 1050 998 5 54 28-φ41
1000 40 216 1220 1160 1115 5 50 28-φ34 1255 1170 1110 5 60 28-φ48
1200 48 254 1450 1380 1325 5 56 32-φ41
