产品名称:杠杆浮球式蒸汽疏水阀工作原理

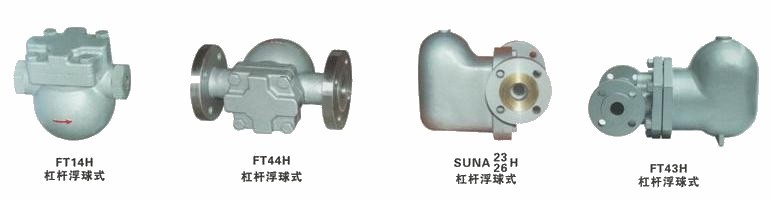

产品型号:FT44 FT43 FT14 FT13
使用介质:饱和蒸汽 凝结水
杠杆浮球式蒸汽疏水阀用于蒸汽加热设备和凝结水回收系统及需要快速排除凝结水的工况,能自动、迅速、连续地排除凝结水,有效地阻止蒸汽泄漏,并获得最好的加热效果。
产品特点:
1、能连续排放饱和凝结水加热设备不会有水积聚,从而获得最高的热效率。
2、蒸汽压力变化时不受影响浮球带动杠杆自动调节阀座孔的开度,工作连续,性能稳定。
3、排空气性能好自动排空气装置能排除不凝结的冷热气体,无气锁现象,工作平稳无噪音。
4、密封性能卓越密封件采用球面结构,工作时无集中磨损使用寿命长。
1,当设备刚启动时,疏水阀是凉的,膜盒感温元件收缩,阀口(A)开放,连续排放出初始空气,实现快速启动。
2,当冷凝水进入疏水阀时,空气从阀口(A)排出,杠杆浮球随冷凝水液位上升,双阀座设计能使冷凝水从阀口(B)迅速排出。
3,当热凝水及蒸汽进入疏水阀时,膜盒内感温液体受热膨胀,带动阀片关闭阀口(A),杠杆浮球随凝结水液位调节阀口(B),排出热凝水。
4,当凝结水停止进入疏水阀时,杠杆浮球随液位下降关闭阀口(B),由于阀口(B)总是在凝结水液位以下,形成水封,无蒸汽泄漏。
