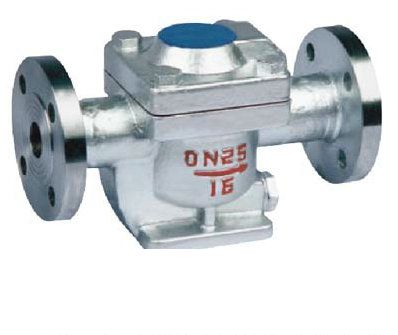

自由半浮球式法兰疏水阀

产品名称：自由半浮球式法兰疏水阀
产品型号：CS45H-16C
使用介质：饱和蒸汽 凝结水

自由半浮球式疏水阀介绍：
自由半浮球式疏水阀是机械型疏水阀中工作性能最可靠的疏水阀之一。它的内部结构只有一个半浮球式的球桶为活动部件，开口朝下，半浮球式的球桶外圆经过精细研磨，整个球面都可为密封面。使用寿命很长，能抗水锤，没有易损件，无故障，经久耐用，无蒸汽泄漏，节能效果好。该疏水阀广泛用于蒸汽加热设备，蒸汽管网凝结水回收系统，是当今结构最先进的疏水阀之一。
自由半浮球式疏水阀工作原理
    自由半浮球式疏水阀只有一个半浮球式的球桶为活动部件，开口朝下，球桶 即是启闭件，又是密封件。当装置刚启动时，管道内的空气和低温凝结水经过发射管进入疏水阀内，阀内的双金属片排空元件把球桶弹开，阀门开启，空气和低温凝结水迅速排出。当蒸汽进入球桶内，球桶产生向上浮力，同时阀内的温度升高，双金属片排空元件收缩，球捅漂向阀口，阀门关闭。当球桶内的蒸汽变成凝结水，球桶失去浮力往下沉，阀门开启，凝结水迅速排出。当蒸汽再进入球桶之内，阀门再关闭，间断和连续工作。由于阀座处于水封隔离，水汽分开，工作时无蒸汽泄漏。
自由半浮球式疏水阀主要性能以及零部件

自由半浮球式疏水阀 型号 规格 外型尺寸表
