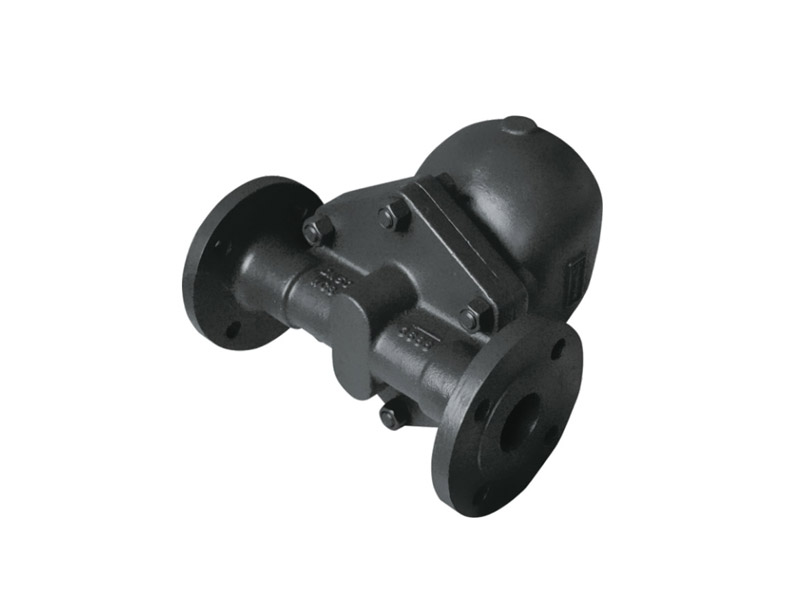

杠杆浮球式蒸汽疏水阀FT43

产品名称：杠杆浮球式蒸汽疏水阀FT43
产品型号：FT43 FT13
使用介质：饱和蒸汽 凝结水

一、杠杆浮球式蒸汽疏水阀工作原理
该阀刚启动时，自动排空气装置迅速排除系统中不凝结气体，当蒸汽和热凝结水进入后，阀腔内温度随着升高，排空气装置自动关闭，浮球根据凝结水位的变化而作升降，带动杠杆调节阀座孔的开度，连续排放凝结水。当凝结水停止进入时，浮球靠自重下降，驱使杠杆带动阀芯关闭排水阀座孔。

二、杠杆浮球式蒸汽疏水阀性能和优缺点
优点;
1,在高负荷和低负荷时都能工作自如。杠杆结构使运动部件磨损最小化，自带自动排空气装置具有良好的排空气性能。
2，能够适应负荷及压力的快速及大幅度波动，因此是带自动温度控制的设备或制程疏水阀的最佳选择。
3，带破蒸汽汽锁装置的“杠杆浮球浮球式疏水阀”和“自由浮球式疏水阀”是可能存在蒸汽汽锁的设备输水的唯一选择。
缺点;
暴露在低温环境下可能会受冰冻影响

三、杠杆浮球式蒸汽疏水阀应用场合
1，高冷凝水负荷 2，各种连续大排量排水场合 3，大型锅炉设备 4，吸热系统 5，空气处理盘管 6，换热器 7，干燥工艺 8，热水器设备 9，抹灰设备 10，蒸汽工艺设备
杠杆浮球式蒸汽疏水阀技术参数表

杠杆浮球式蒸汽疏水阀的特点介绍
杠杆浮球式蒸汽疏水阀的最大优点是不受压力、温度、冷凝水流量波动的影响，连续排水，有水即排，最小过冷度为0℃，能使加热设备达到最佳工作效率；杠杆浮球式蒸汽疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏；它的最低工作压力0.01Mpa，最大背压率≤85%；内部带有排气装置，杠杆浮球式蒸汽疏水阀采用最先进的膜盒元件做为自动排空气阀，能自动排除不凝结气体，非常灵敏，工作质量高，使用寿命长。该疏水阀设计有平衡双阀座结构，可达到小体积大排水量，特别适用于大型加热设备和换热站设备的阻汽排水，是大型加热设备首选的蒸汽疏水阀。

该阀利用双阀孔，使阀蕊在开阀时压力相对减少，从而获得超大排量。工作时浮球随阀腔内液体位的变化而上下浮动，带动杠杆打开或关闭阀座。由于阀座孔在凝结水水位以下，形成水封，水、汽自然分离，达到无蒸汽泄漏。
