保温夹套式球阀BQ41F

作者：valves 发布时间：2021-01-18 00:00:00点击：

上海沪贡，上海泵阀品牌。

上海沪贡是集设计研发、制造、试验、销售于一体的阀门水泵生产的企业,主要提供保温夹套式球阀BQ41F制造商,主要生产保温夹套式球阀BQ41F销售，产品有高、中、低压阀门、水泵.产品按照中国GB、HG、JB,美国API、ANSI,德国DIN和日本JIS等国家标准执行生产。

详细说明

【产品用途】

BQ41F保温夹套式球阀系列主要适用于石油、化工、制药、冶金、电力等各类系统中，以输送常温下会凝固的高粘度介质。其球阀的夹套焊接在阀门的两端密封面之间，阀门的侧面和底部设有夹套的标准连接口。由于增加了夹套，此种阀门的端部连接尺寸比同一规格的尺寸大一到两个规格。阀门的端部连接型式有法兰和对夹两种。夹套中可自由的通过蒸汽其他热保温介质，确保粘稠的介质顺畅的通过阀门。

【产品特点】

1、保温夹套式球阀既能防止管路中粘稠的介质凝固，又能降低管路中低温介质的热量损失;

2、采用钢管焊接夹套比铸造的更加耐压、牢固和可靠;

3、由于阀门的通径与管道内径一致，介质呈直线流动，流阻小，最适用于易凝固、高粘性液体介质;

4、保温球阀阀体采用整体(一片式)结构，体积小，其重量比同类球阀的体积小、重量轻。

【执行标准】

设计规范： GB/T 12237 API 6D API 608 BS 5351

法兰连接： GB/T 9113 ASME B16.5

试验与检验：GB/T 13927 API 598 API 6D

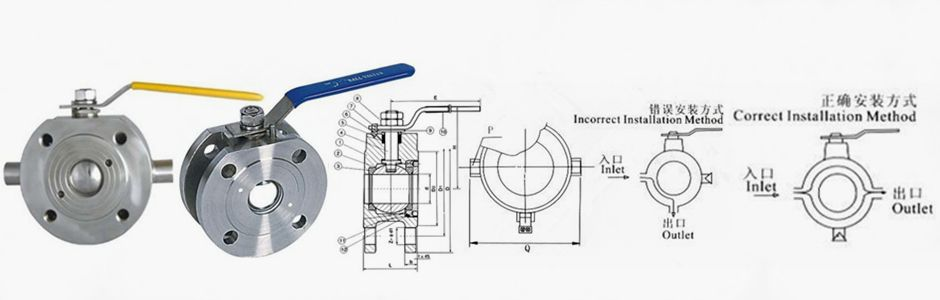

【结构示意图】

疏水阀

图中数字解析：1表示阀体，2表示连接口，3表示夹套，4表示锁紧螺母，5表示O型圈，6表示密封圈，7表示球体，8表示阀杆，9表示垫片，10表示填料垫，11表示填料，12表示填料压盖，13表示螺钉，14表示定位片，15表示挡圈，16表示螺钉，17表示手柄。

【主要外形尺寸】

PN	DN	NPS	A	A1	do	H	H1	H2	H3	W	M	L	L1	E	法兰规格
1.0MPa 1.6MPa 2.5MPa 4.0MPa CLASS150 CLASS300	15	1/2	110	50	15	63	101	126	-	130	ZG3/4	147	110	58.5	DN40(1 1/2)
	20	3/4	117	55	20	82	101	126	-	160	ZG3/4	147	117	58.5	DN40(1 1/2)
	25	1	127	60	25	85	106	137	-	160	ZG3/4	156	127	63.5	DN50(2)
	40	1 1/2	165	80	40	100	125	169	-	230	ZG3/4	181	165	62.5	DN65(2 1/2)
	50	2	178	90	51	153	135	179	576	230	ZG3/4	218	178	68	DN80(3)
	80	3	229	120	76	195	217	258	643	400	ZG3/4	275	229	82	DN150(6)
	100	4	254	140	102	213	265	322	715	700	ZG3/4	300	254	83	DN200(8)
	150	6	292	160	152	235	355	415	848	1100	ZG1	403	292	95	DN250(10)
	200	8	330	180	203	342	410	527	903	1500	ZG1	492	330	100	DN300(12)
