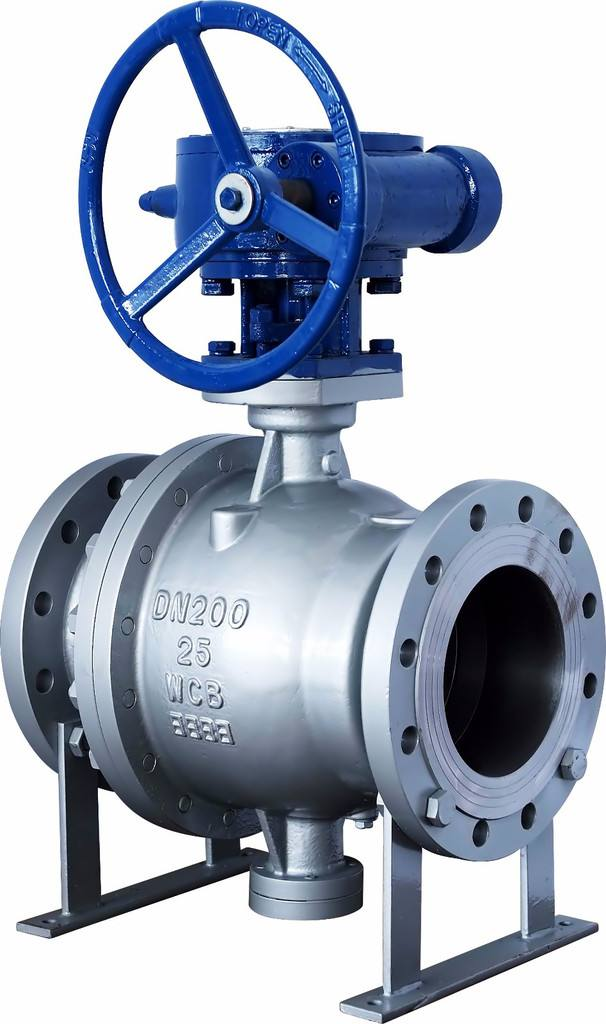

硬密封固定式涡轮球阀Q347H/Q347F

作者：valves 发布时间：2021-01-18 00:00:00点击：

上海沪贡，上海泵阀品牌。

上海沪贡是集设计研发、制造、试验、销售于一体的阀门水泵生产的企业,主要提供硬密封固定式涡轮球阀Q347H/Q347F制造商,主要生产硬密封固定式涡轮球阀Q347H/Q347F销售，产品有高、中、低压阀门、水泵.产品按照中国GB、HG、JB,美国API、ANSI,德国DIN和日本JIS等国家标准执行生产。

详细说明

【产品用途】

Q347H、Q347F硬密封固定球阀广泛用于石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;化工产品、医药和食品生产中;水电、火电和核电的电力生产系统中;城市和工业企业的给排水、供热和供气系统中。

【结构简图】

疏水阀

【基本型号】

硬密封固定球阀常见的型号有Q47H、Q47Y、Q347H、Q347Y、Q347F、Q647H、Q647Y、Q947H、Q947Y等。

【执行标准】

设计和制造标准：GB/T12237
结构长度标准：GB/T12221
阀门检验和试验标准：GB/T13927
连接法兰标准：JB/T79.1 GB/T9113.1-9113.4

【零件材质】

阀体	阀杆	阀球	密封面	垫片	填料	工作温度	适用介质
WCB	1Cr13	1Cr13	1Cr13 司太立合金本体材料	柔性石墨不锈钢加柔性石墨 08软钢 F304 F316	柔性石墨编结石墨	-29-425℃	水、蒸汽、油品
WC6	15CrMo	15CrMo				-29-425℃
WC9	25Cr2MoV	25Cr2Mov				-29-425℃
LCB	304	304				-46-354℃
CF8	304	304				-196-600℃	部分酸、碱
CF3	304L	304L
CF8M	316	316
CF3M	316L	316L

【外形尺寸】

PN1.6MPa下的硬密封固定球阀外形尺寸

DN	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1	25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	498	591	686
L	165	180	190	216	241	283	305	356	394	457	533	610	686	762	864	914	1067	1245
H	50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	800

PN2.5MPa下的硬密封固定球阀外形尺寸

DN	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1	25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	498	591	686
L	165	180	190	216	241	283	305	381	403	502	648	648	762	838	914	991	1143	1346
H	50	55	80	102	114	127	152	184	219	273	395	395	430	470	550	580	700	800
