气动球阀Q641

作者:valves 发布时间:2021-01-18 00:00:00点击:

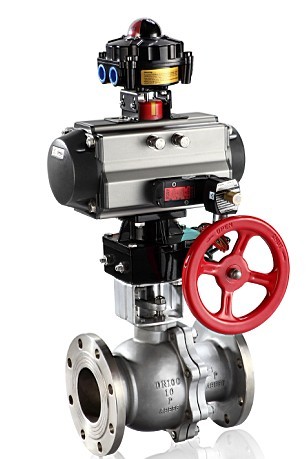

气动球阀Q641
上海沪贡,上海泵阀品牌。
上海沪贡是集设计研发、制造、试验、销售于一体的阀门水泵生产的企业,主要提供气动球阀Q641制造商,主要生产气动球阀Q641销售,产品有高、中、低压阀门、水泵.产品按照中国GB、HG、JB,美国API、ANSI,德国DIN和日本JIS等国家标准执行生产。

详细说明

【阀门用途】

Q641气动球阀系列产品本身结构紧凑,密封可靠,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等,在各行业得到广泛的应用。

【常见型号】

气动球阀常见的型号有:q641f、q641h、q641y、q661f、q644f、q647h、q647f、q647y、q645f、qd647f、vq647h、pq640h、pq640y、py640f、pq671h等。

【阀门特点】

1、流动阻力最小,全径球阀打开时,球体通道、阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过;

2、气动球阀旋转90°即可全关全开,启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻,便于管道安装;

3、先进的阀座:聚多年球阀制造经验而设计的阀座,确保阀门密封,磨擦系数低,操作力矩小、多种阀座材料、适应范围广;

4、开关无误的手柄:采用扁头阀杆,与手柄的连接不会错位,从而保证手柄指示的开关状态与阀一致;

5、锁紧装置:为防止阀门开关误操作,在阀门全开、全关位置有锁定孔,确保阀门处于正确的位置;

6、阀杆防飞结构:阀杆为下装式,防止受压飞出,同时可在火灾后,与阀体形成金属接触,确保阀杆密封;

7、气动球阀是用带有圆形通孔的球体作为启闭件,在阀杆驱动下球体围绕阀杆中心作0~90度旋转,完成启闭功能;具有结构紧凑开关迅速的特点,转动90度,即可关闭阀门,切断管路介质;阀杆为下装式,杜绝了阀杆穿出的事故发生,保证了使用安全;

8、改换阀体、球体、密封件的材料可适用于多种工况场合,球阀阀体可以是整体的,也可以是组合式的。

【执行标准】

设计规范: GB/T12237 API 6D API 608 BS 5351

结构长度: GB/T 12221 ASME B16.10

法兰连接: GB/T 9113 ASME B16.5

试验与检验:GB/T 13927 API 598 API 6D

【性能参数】

工作压力(MPa) 1.6~6.3 (Calss150-Calss400)
口径(mm) DN15-DN200 1/2″-8″
适用介质 水、油、气、醋酸类、硝酸类等其他介质
材料 阀体 WCB CF8 CF8 铬钼钢 低温钢 镍合金 Monel Duplex Steel
球体 WCB CF8 CF8 铬钼钢 低温钢 镍合金 Monel Duplex Steel
阀杆 2Cr13 F304 F316铬钼钢 低温钢 镍合金 Monel
密封面 PTFE PEEK 不锈钢 司太立合金 碳化钨 镍合金 Monel
填料 柔性石墨 PTFE

【结构示意图】

疏水阀疏水阀疏水阀

双作用气缸的开关动作都通过气源来驱动执行的;通气开,通气关,断气保持原位;
单作用的开关动作只有一个动作方向是气源驱动,另一个动作方向是弹簧复位的;单作用分:常开型和常闭型。
常开型:(通气关,断气开);
常闭型:(通气开,断气关)。
