API美标闸阀

【产品用途】

API美标闸阀系列产品具有流体阻力小，密封面受冲击侵蚀小，不改变介质流向，不扰流，压降小等特点，适用的压力、温度范围广，是一种常见的截断阀，广泛适用于石油、化工、火力发电厂等油品、水蒸气管路上接通或截断管路中的介质(不可做节流阀使用)。

【基本型号】

API美标闸阀常见的基本型号有：Z40H、Z40Y、Z540H、Z540Y、Z940H、Z940Y等等。

【产品特点】

1、结构紧凑、造型美观、全通径流道、流阻系数小。

2、密封面采用合金钢或硬质合金，密封副材料配对合理，使用寿命长。

3、闸板结构型式为：弹性楔形单闸板或刚性楔形单闸板。阀杆表面经氮化处理，具有良好的抗腐蚀性、抗摩擦性。 填料采用柔性石墨，密封可靠，操作灵活，启闭力矩小。

4、可选用各种配管法兰标准及法兰密封面型式，还可选用手动、蜗轮传动、电动、气动、液动等各种驱动方式，满足用户不同需求。

【规格尺寸】

压力：Class150LB、Class300LB、Class600LB、Class900LB、Class1500LB、Class2500LB等。

口径：2"、2 ¹/₂"、3"、4"、5"、6"、8"、10"、12"、14"、16"、18"、20"、24"、26"、28"、30"、32"、36"、40"、42"、48"等。

【执行标准】

设计规范： API 600、API603、API 6D

结构长度： ASME B16.10

法兰连接： ASME B16.5 ASME B16.47

试验与检验：API 598、API 6D、API 600

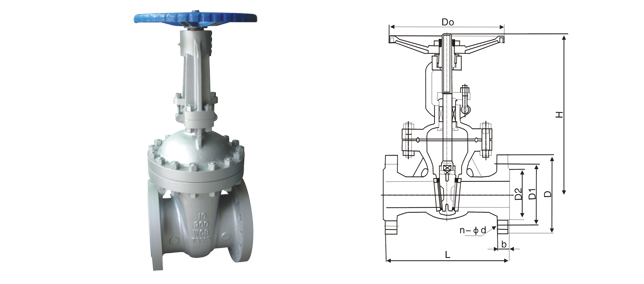

【性能参数和外形尺寸】
