进口对夹式手动蝶阀如何安装

格林巴赫托普,专注于进口对夹式手动蝶阀如何安装制造商,主要产品：水泵，阀门，水处理设备等系列产品的制造、销售、售后服务，进口对夹式手动蝶阀如何安装产品应用在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水等领域。

---

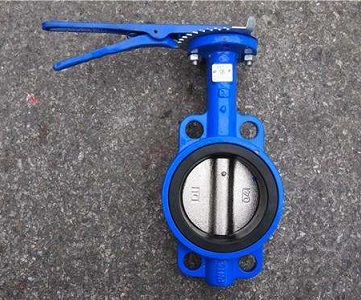

　　对夹式手动蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则牌全开状态。蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。

　　1.蝶阀放置于两法兰间，注意对齐孔眼

　　2.蝶阀放置于两法兰间，注意对齐孔眼

　　3.法兰焊接到管路上

　　4.法兰焊接到管路上

　　5.完全将法兰焊接固定

　　6.完全将法兰焊接固定

　　7.拧紧4对螺栓螺母，对角相互拧，调试阀体安装位置

　　8.开关阀门，保证阀板能自由开关，不卡住

　　9.对角相互转紧螺母完成安装，安装结束后再次开关几次，确保阀门的使用无异常。

手动蝶阀的结构特点

　　①三向偏心的*特设计使密封面之间无摩擦传动，延长了阀门使用寿命。

　　②由扭矩产生弹性密封。

　　③巧妙的楔形设计使阀门有越关越紧的自动密封功能，密封面之间具有补偿性、零泄漏。

　　④体积小、重量轻、操作轻巧、便于安装。

　　⑤可根据用户要求配置气动、电动装置，满足遥控和程控的需要。

　　⑥更换零件材质可适用于各种介质，并可进行衬里防腐(衬F46、GXPP、PO等)。

　　⑦连续结构多样化：对夹、法兰、对焊。

手动蝶阀的安装维护

　　在安装时，阀瓣要停在关闭的位置上。开启位置应按蝶板的旋转角度来确定。带有旁通阀的蝶阀，开启前应先打开旁通阀，应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。

手动蝶阀的使用范围

　　广泛用于石油,化工、食品、医药、造纸、水电、船舶、给排水、冶金、油类、能源等系统的管路上,适用于多种腐蚀性的气体,液体,半液体以及固体粉末介质。

手动蝶阀的材质选择

　　1、阀体材质：灰铸铁、球墨铸铁、铸钢、铝合金、不锈钢等;

　　2、阀板材质：双相不锈钢、尼龙11板、镀锌板、铝青铜;

　　3、阀座材质：丁腈橡胶、三元乙丙橡胶、氟橡胶、硅橡胶、聚四氟乙烯
