 止回阀又称单向阀、逆止阀、背压阀。这类阀门是靠管路中介质本身流动时产生的力面自动开启和关闭的，属于一种自动阀门。止回阀的作用是防止介质倒流，防止泵及其驱动电动机反转以及容器内介质的泄放。
  止回阀根据壳体及内件材质的不同，适用于各种不同介质的管路上。止回阀根据机构不同，可分为以下类型。
 1.旋启式止回阀

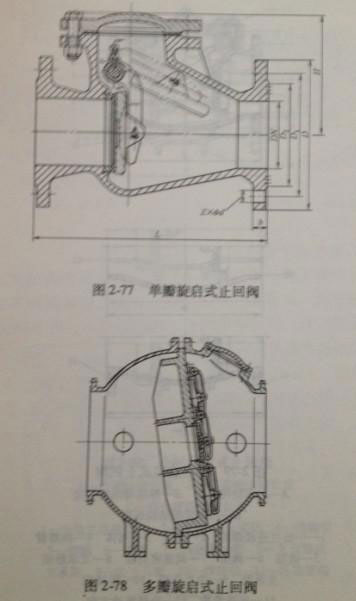

 旋启式止回阀的阀瓣围绕阀座外的销轴旋转，开启或关闭止回阀。旋启式止回阀分阀瓣为一个的单瓣式止回阀与阀瓣为多个的多瓣式止回阀；又有缩径旋启式止回阀与全径旋启式止回阀之分。单阀瓣旋启式止回阀的机构如图2-77所以，一般用于公称尺寸DN50~DN500；多阀瓣旋启式止回阀的机构如图2-78所示，一般用于公称尺寸大小等于DN600。

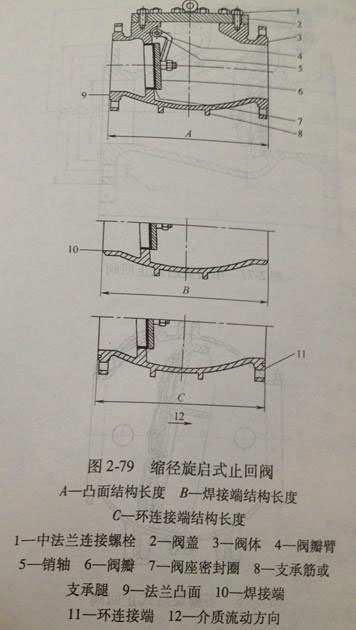

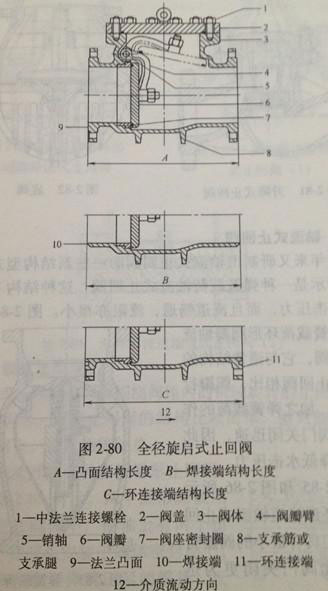

 缩径旋启式止回阀的机构如图7-79所示，全径旋启式止回阀的机构如图2-80所示。
  2.升降式止回阀

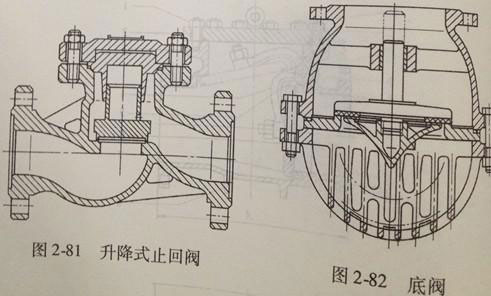

  升降式止回阀是阀瓣沿着与阀座孔轴线平行方向移动的止回阀，如图2-81所示。这种止回阀只能安装在水平管路上。
  图2-82=所示为专用于泵吸入管底部的升降式止回阀，又叫底阀，它的功用是防止停泵时介质倒流，保持抽吸所需的水柱。





 3.轴流式止回阀

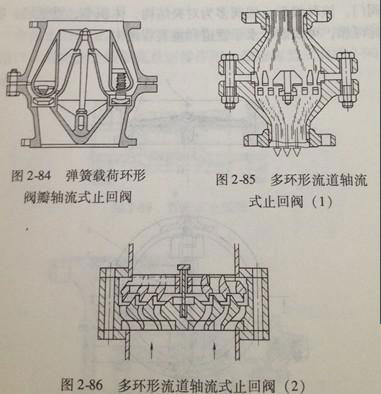

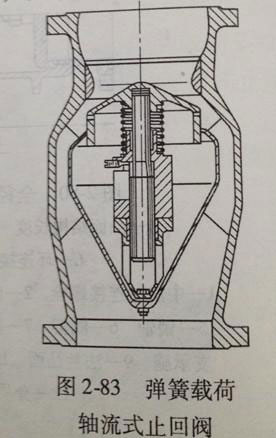

 近年来又研制出轴流式止回阀的一些新机构形式。图2-83所示是一种弹簧载荷轴流式止回阀，这种机构不仅能降低水击压力，而且流道畅通，流阻亦很小，图8-84所示是弹簧载荷环形阀瓣轴流式止回阀，它与通常机构的升降式止回阀相比，阀瓣行程更小，加之弹簧载荷的作用，使阀门关闭迅速，因此更利于降低水击压力。
  图8-85和图2-86所示的是多环形流道轴流式止回阀，它们具有最小的阀瓣行程，因此阀门关闭更为迅速。



 4.碟式止回阀
 碟式止回阀是阀瓣围绕阀座内的销轴旋转的止回阀，如图2-87所示。该种止回阀的机构比较简单，但只能安装在水平管道上，密封性能较差。

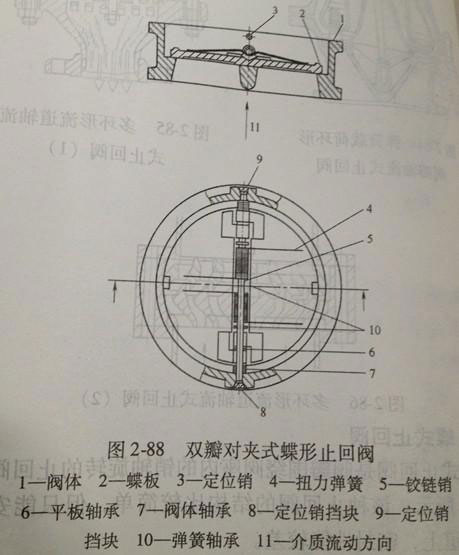

 近来又开发一种双板蝶形止回阀，机构如图2-88所示。两半圆形蝶板用销轴固定在阀体中，销轴上有两个扭力弹簧，把碟板安装于阀体密封面上，靠介质压力推开弹簧压紧的碟板，反向流动时，靠弹簧力和介质压力关闭阀门。该种蝶形止回阀多为对夹机构，体积小，重量轻，密封可靠，可安装于水平管道和垂直管道中。





 5.管道式止回阀

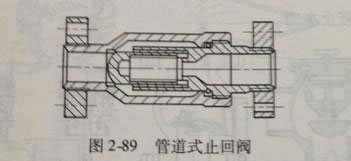

 管道式止回阀是阀瓣沿着筒状阀体轴线滑动的止回阀，如图2-89所示。这种止回阀的体积较小，重量较轻，加工工艺性好，但流体阻力系数比旋启式止回阀略大，可安装于水平管路和垂直管路中。



 6.空排止回阀

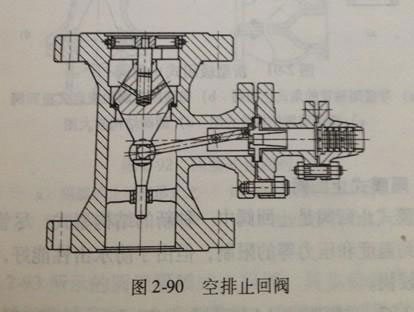

 空排止回阀是一种特殊用途的止回阀，用于锅炉给水泵的出口，以防止介质倒流及空排作用，其结构形式如图2-90所示。

 7.新型缓闭式止回阀

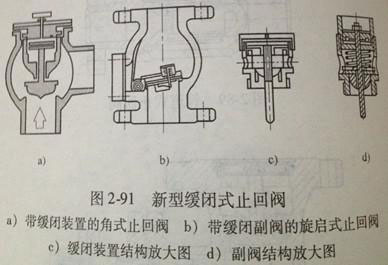

 在某些特殊情况下，如管路压力经常发生变化，或有特殊要求时，在旋启式止回阀或升降式止回阀上设置缓冲装置，形成缓闭式止回阀。图2-91a所示是带缓闭式装置的角式升降式止回阀。这种阀使用于介质倒流十分迅速的系统，它能打打减小水击压力。图2-91b是一种带缓闭副阀的旋启式止回阀。图2-91c是图2-91a中缓闭式装置的放大图。图2-91d是副阀机构放大图。在这种新型缓闭式止回阀中，主阀的快速关闭相当于 常规缓闭式止回阀的快关阶段，而副阀的缓闭式慢关闭则相当于常规缓闭式的慢关阶段，因此，这种止回阀能有效地防止水击。



 8.隔膜式止回阀
 隔膜式止回阀是止回阀中一种新的机构形式，尽管它的使用受到温度和压力等的限制，但由于防水击性能好，近年来发展较快。

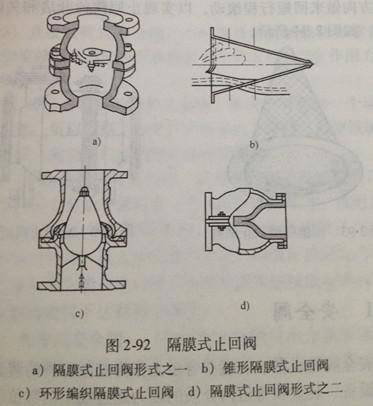

 图2-92a是隔膜式止回阀的机构形式之一。这种机构适用于各种不同流量与流速系统，水击压力比传统的旋启式止回阀小得多。图2-92b是锥形隔膜式止回阀。这种阀门的安装是对夹在两管道法兰之间。该阀关闭速度极为迅速。图2-92c是环形编织隔膜式止回阀。这种止回阀采用了皱的环状橡胶隔膜，关闭速度极快，但其使用范围通常受压差(△p<1.0mpa)he 温度（t≤80℃）的限制。图2-92d是隔膜止回阀形式之二，其关闭件是一个一端为扁平形的弹簧套，当介质倒流时，套管的扁平端闭合，起到止回的作用。

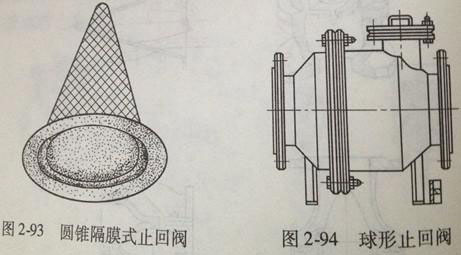

 图2-93所示的圆锥隔膜式止回阀，其主要部件是一个多孔不锈钢圆锥套和一个橡胶隔膜。这种止回阀没有金属运动构件，质量很轻，并且可以水平或垂直安装在管路上，其至可以竖直地向上流动。但是，这种止回阀的工作温度和工作压力受隔膜材料的限制，只能用在低压和温度低于150℃的场合。
 9.球形止回阀
 球形止回阀是阻止介质逆流的理想产品，它主要由前后阀体、球罩和橡胶等零件组成。该止回阀的工作原理是：橡胶球（单球或多球）在介质作用下，在球罩内沿阀体轴线向做来回短行滚动，以实现止回阀的开启和关闭动作如图2-9所示。
