蝶阀的名称来源于翼状机构的蝶板。在蝶阀阀体的圆柱形通道内,圆盘形碟版绕着其轴线旋转,只需回转90°即可开闭阀门。蝶阀在管道上主要作切断和节流用。
蝶阀在石油、化工、城市煤气、城市供热、水处理等一般工业上应用很广,也适用于热电的冷凝器及冷却系统。
蝶阀的密封副通常采用橡胶、塑料等弹性密封材料,以及金属对金属密封副形式。对于弹性密封,密封圈可以镶嵌在阀体通道内,也可以镶嵌在碟版周边。当作切断用时,起密封性能大大优于金属密封副,但弹性密封受材料的温度限制。金属密封副虽然能适应较高的工作温度,寿命也比一般弹性密封蝶阀长,但很难做到完全密封,因此,一般多用于节流。用作切断的金属硬密封蝶阀,在国内有十余家阀门厂生产;由于密封副的机构形式不同,其密封性能也各不相同。
蝶阀具有以下优点:
1.体积小,重量轻。与相同压力等级和相同口径的闸阀相比,其重量可以减轻30%~50%.
2.机构简单,启闭迅速。蝶阀零件较少,机构比较紧凑,启时,只需将碟版旋转90°即可。
3.调节和密封性能良好,可实现分级控制流量,调节性能优异。由于采用了橡胶塑料等弹性材料作为密封圈,压缩、回复性能良好,密封性较好。
4.流体阻力和操作力矩较小。根据蝶阀的流阻试验数据,蝶阀的流阻小于除球阀、旋塞阀、平板闸阀等其它类型的阀门。此外,由于关闭碟版受力出于近似平衡状态,用相当小的力矩便可开启阀门,故操作力矩小。
蝶阀的种类很多,根据其机构特点和用途,一般可以分为以下两大类:
1.密封型蝶阀
这种蝶阀在关闭时能够保证完全密封,在管道上可以作为切断用,密封圈通常采用橡胶或塑料制成。但是,目前国内也采用金属材质制成的密封圈,称为双偏心或三偏心,也能保证良好的密封性能,如图2-9所示。
2.非密封型蝶阀

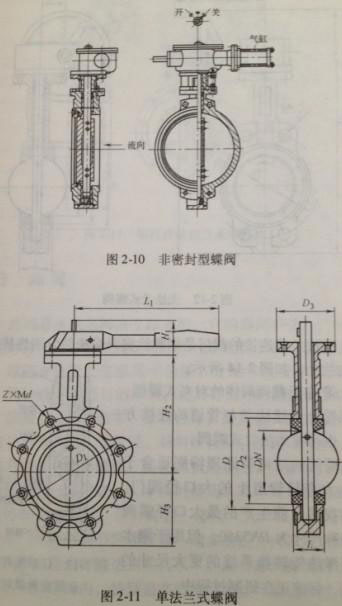

这种蝶阀在关闭状态时不能保证全密封,在管道上只能作为节流用。其密封副材质通常采用的是金属。图2-10所示。作为流量控制用的蝶阀,大多采用金属密封副。
蝶阀和管道连接的方式有对夹式、双法兰式和单法兰式三种,但最常用的是对夹式和双法兰式。
对夹式是用双头螺栓将阀门连接在管道上的两法兰之间。阀体形式可以为单法兰式、无法兰式或U形截面式,如图2-11~图2-13所示。

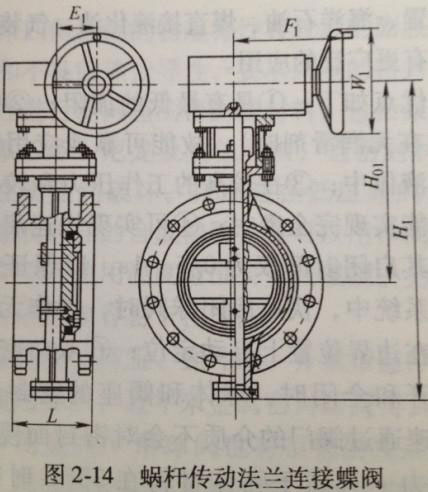

双法兰式连接的阀门是用螺栓将连端法兰分别连接在管道法兰上,如图:2-14所示。
带U形截面阀体的对夹式蝶阀,如果符合上述法兰与管道的连接方法,也可称为法兰式蝶阀。
蝶阀的机构和原理特别适合于制作大直径管道上的大口径阀门。目前我国已能生产的最大口径蝶阀的公称尺寸为DN5350。但用于潮水和海洋热能转换系统的更大尺寸的地方,目前正在研制过程中。
