进口砾石阻火器品牌

作者:admin 发布时间:2021-01-09 00:00:00点击:
格林巴赫托普,巴赫BACH进口泵阀品牌。
格林巴赫托普,专注于进口砾石阻火器品牌制造商,主要产品:水泵,阀门,水处理设备等系列产品的制造、销售、售后服务,进口砾石阻火器品牌产品应用在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水等领域。




  砾石阻火器是用来阻止氢气火焰向外蔓延的安全装置。它由一种能够通过气体的、具有许多细小通道或缝隙的固体材料(阻火元件)所组成。要求阻火元件的缝隙或通道尽量小,因而当火焰进入阻火器后,被阻火元件分成许多细小的火焰流,由于传热作用(气体被冷却)和器壁效应,火焰流猝灭。

砾石阻火器的性能

  1、阻爆性能合格,连续13次阻爆性能试验 ,每次均能阻火。

  2、耐烧性能合格,耐烧试验1小时,在此期间无回火。

  3、阻火器壳体承受不小于0.9MPa的水压试验,无泄漏。

  砾石阻火器结构合理,重量轻、耐腐蚀。易检修,安装方便。阻火器芯子采用不锈钢材料, 耐腐蚀易于清洗。

  砾石阻火器由壳体和滤芯两部分组成。壳体应具有足够的强度,以承受爆炸产生的冲击压力。滤芯是阻止火焰传播的主要构件,常用的有金属网滤芯和波纹型滤芯两种。金属网型滤芯用直径0.23~0.315mm的不锈钢或铜网,多层重叠组成。目前国内的阻火器通常采用16~22目金属网,为4~12层。

  波纹型滤芯用不锈钢、铜镍合金、铝或铝合金支撑。波纹型阻火器能阻止爆燃的猛烈火焰,并能承受相应的机械和热力作用,流动阻力小,易于清洗和更换。

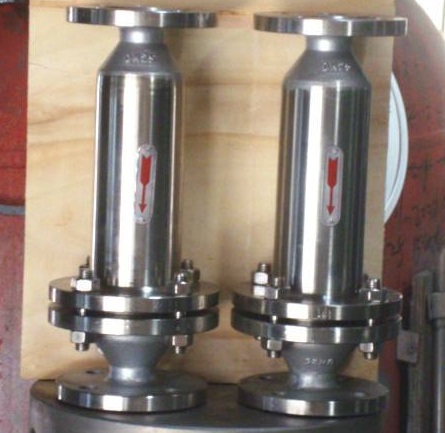

砾石阻火器

砾石阻火器的引用标准

  GB/T4237-1992 不锈钢热轧钢板

  GB/T6414-1986 铸件尺寸公差

  GB/T9438-1988 铝合金铸件技术条件

  GB/T9439-1988 灰铸铁件

  GB 5908-1986 石油储罐阻火器阻火性能和实验方法

  GB/T1804-1992 一般公差线性尺寸的未注公差

  GB/T13306-1991 标牌

  GB/T13384-1992 机电产品包装通用技术条件

  JB 78-59 铸铁法兰

  SY 5302-87 石油钻采机械产品用灰铸铁件通用技术参数

  ZB G 33001-85 聚四氟乙烯管材

  ZB G 33003-85 聚四氟乙烯棒材

  ZB G 33004-85 聚四氟乙烯薄膜

砾石阻火器的原理

  关于阻火器的工作原理,目前主要有两种观点:一是基于传热作用;一是基于器壁效应。

1传热作用

  燃烧所需要的必要条件之一就是要达到一定的温度,即着火点。低于着火点,燃烧就会停止。依照这一原理,只要将燃烧物质的温度降到其着火点以下,就可以阻止火焰的蔓延。当火焰通过

  阻火元件的许多细小通道之后将变成若干细小的火焰。设计阻火器内部的阻火元件时,则尽可能扩大细小火焰和通道壁的接触面积,强化传热,使火焰温度降到着火点以下,从而阻止火焰蔓延。

器壁效应

  燃烧与爆炸并不是分子间直接反应,而是受外来能量的激发,分子键遭到破坏,产生活化分子,活化分子又分裂为寿命短但却很活泼的自由基,自由基与其它分子相撞,生成新的产物,同时也产生新的自由基再继续与其它分子发生反应。当燃烧的可燃气通过阻火元件的狭窄通道时,自由基与通道壁的碰撞几率增大,参加反应的自由基减少。当阻火器的通道窄到一定程度时,自由基与通道壁的碰撞占主导地位,由于自由基数量急剧减少,反应不能继续进行,也即燃烧反应不能通过阻火器继续传播。

实验安全间隙—MESG值

  火焰通过阻火元件的细小通道并在通道内降温。当火焰被分割小到一定程度时,经通道移走的热量足以将温度降到可燃物燃点以下,使火焰熄灭。或由器壁效应解释,当通道窄到一定程度时,自由基与管道壁的碰撞占主导地位,自由基大量减少,燃烧反应不能继续进行。因此,把在一定条件下(0. 1 MPa ,20 ℃) 刚好能够使火焰熄灭的通道尺寸定义为“较大实验安全间隙”(MESG,Maximum Experimental Safe Gap) 。阻火元件的通道尺寸是决定阻火器性能的关键因素,不同气体具有不同的MESG值。因此,在选择阻火器时, 应根据可燃气体的组成确定其MESG值。在具体选择时,又根据MESG值将气体划分为几个等级。一是美国全国电气协会(NEC) 的分类法,它根据气体的MESG值将气体分为四个等级(A ,B ,C ,D) ;另一类是电工协会( IEC) 的方法,它也将气体分为四个等级( IIC , IIB , IIA 及I) 。两种标准划分的各类气体的MESG 值及测试气体如表1所示。

MESG分类标准

  NEC IEC MESG/ mm 测试气体

  A IIC 0. 25 乙炔

  B IIC 0. 28 氢气

  C IIB 0. 65 乙烯

  D IIA 0. 90 丙烯

  G M I 1. 12 甲烷

  这样,在选用阻火器时,即可在设计规定使用的规范中首先查出所用可燃气体的等级,然后根据该组气体对应的MESG 值来选择相应的阻火元件。

砾石阻火器的安装说明书

  砾石阻火器安装于管端的阻火器, 当公称直径小于D N5 0时宜采用螺纹连接; 当公称直径大于或等于DN50时,应采用法兰连接。应带有可自动开启的防雨通风罩。

  储罐之间气相连通管道各支管上的阻火器应选用阻爆轰型。储罐顶部的油气排放管道,应在与罐顶的连接处选用阻爆轰型阻火器。储罐顶部保护性气体及油气排放管道的集合管上应选用阻爆轰型阻火器。紧急放空管应设置阻爆燃型阻火器。装卸设施的油气排放 ( 或回收)总管与各支线的气相管道之间应设置阻爆轰型阻火器。可燃气体放空管道在接入火炬前,若设置阻火器时,应选用阻爆轰型阻火器。
