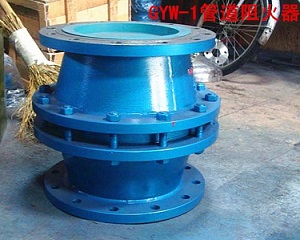

管道阻火器又名防火器,阻火器的作用是防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延。
1.摘除所有法兰保护盖和抛弃所有包装材料。
2.检查阀座表面的配套法兰垫片。它必须是清 洁、 平整、 无划痕、 耐腐蚀、 工具痕迹。
3.检查垫片;确保材料是适合于应用的。 [1]
4.用适当的螺纹润滑剂润滑所有螺柱和螺母。如果紧固件是高温或不锈钢材料使用反抓住化合物如二硫化钼。
5.螺栓环内垫片。
6.设置阻火器壳体法兰与管线法兰对接,要注意阻火元件的提升手柄与顶螺母位置,方便未来摘除阻火器的元件。
GB/T4237-1992 不锈钢热轧钢板
GB/T6414-1986 铸件尺寸公差
GB/T9438-1988 铝合金铸件技术条件
GB/T9439-1988 灰铸铁件
GB 5908-1986 石油储罐阻火器阻火性能和实验方法
GB/T1804-1992 一般公差线性尺寸的未注公差
GB/T13306-1991 标牌
GB/T13384-1992 机电产品包装通用技术条件
JB 78-59 铸铁法兰
SY 5302-87 石油钻采机械产品用灰铸铁件通用技术参数
ZB G 33001-85 聚四氟乙烯管材
ZB G 33003-85 聚四氟乙烯棒材
ZB G 33004-85 聚四氟乙烯薄膜
多数阻火器是由能够通过气体的许多细小、均匀或不均匀的通道或孔隙的固体材质所组成,对这些通道或孔隙要求尽量的小,小到只要能够通过火焰就可以。这样,火焰进入阻火器后就分成许多细小的火焰流被熄灭。火焰能够被熄灭的机理是传热作用和器壁效应。
(1) 传热作用
管道阻火器能够阻止火焰继续传播并迫使火焰熄灭的因素之一是传热作用。我们知道,阻火器是由许多细小通道或孔隙组成的,当火焰进入这些细小通道后就形成许多细小的火焰流。由于通道或孔隙的传热面积很大,火焰通过通道壁进行热交换后,温度下降,到一定程度时火焰即被熄灭。进行的试验表明,当把阻火器材料的导热性提高460倍时,其熄灭直径仅改变2.6%。这说明材质问题是次要的。即传热作用是熄灭火焰的一种原因,但不是主要的原因。因此,对于作为阻爆用的阻火器来说,其材质的选择不是太重要的。但是在选用材质时应考虑其机械强度和耐腐蚀等性能。
(2) 器壁效应
根据燃烧与爆炸连锁反应理论,认为燃烧炸现象不是分子间直接作用的结果,而是在外来能源(热能、辐射能、电能、化学反应能等)的激发下,使分子分裂为十分活泼而寿命短促的自由基。化学反应是靠这些自由基进行的。自由基与另一分子作用,作用的结果除了生成物之外还能产生新的自由基。这样自由基又消耗又生新的如此不断地进行下去。可知易燃混合气体自行燃烧(在开始燃烧后,没有外界能源的作用)的条件是:新产生的自由基数等于或大于消失的自由基数。当然,自行燃烧与反应系统的条件有关,如温度、压力、气体浓度、容器的大小和材质等。随着阻火器通道尺寸的减小,自由基与反应分子之间碰撞几率随之减少,而自由基与通道壁的碰几率反而增加,这样就促使自由基反应减低。当通道尺寸减小到某一数值时,这种器壁效应就造成了火焰不能继续进行的条件,火焰即被阻止。由此可知,器壁效应是阻火器阻火焰作的主要机理。由此点出发,可以设计出各种结构形式的阻火器,满足工业上的需要。
